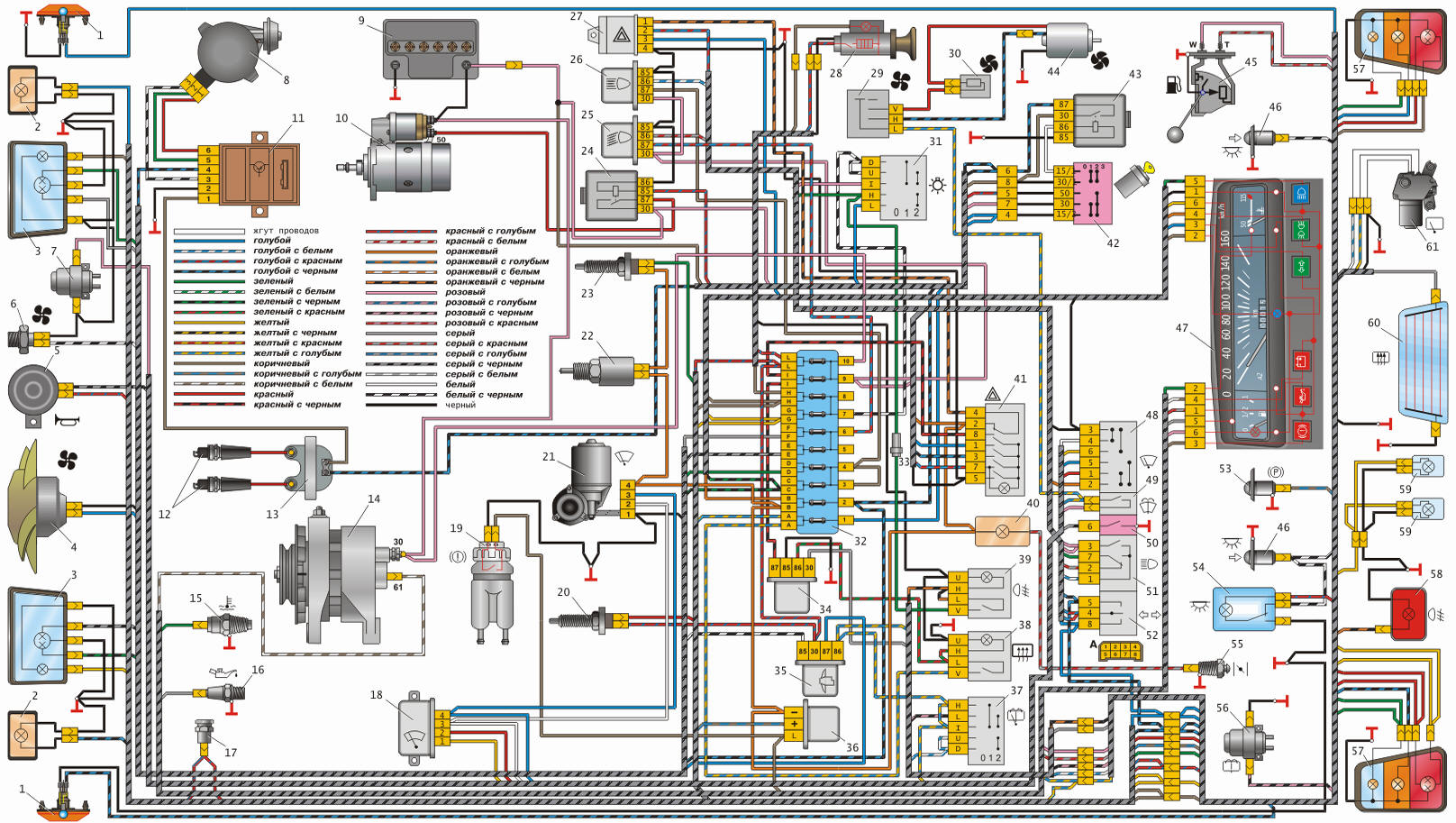

Схема электрооборудования автомобиля ОКА
1 – боковой повторитель указателя поворота
31 – выключатель наружного освещения
2 – передний указатель поворота
32 – блок предохранителей
3 – фара
33 – предохранитель цепи противотуманного фонаря
4 – электродвигатель вентилятора системы охлаждения
34 – реле включения обогрева заднего стекла
5 – звуковой сигнал
35 – реле включения электродвигателя вентилятора системы охлаждения
6 – датчик включения электродвигателя вентилятора
36 – реле-прерыватель контрольной лампы включения стояночного тормоза
7 – электродвигатель омывателя ветрового стекла
37 – выключатель очистителя и омывателя заднего стекла
8 – датчик момента искрообразования
38 – выключатель обогрева заднего стекла
9 – аккумуляторная батарея
39 – выключатель заднего противотуманного фонаря
10 – стартер
40 – контрольная лампа прикрытия воздушной заслонки карбюратора
11 – коммутатор
41 – выключатель аварийной сигнализации
12 – свечи зажигания
42 – выключатель зажигания
13 – катушка зажигания
43 – реле зажигания
14 – генератор
44 – электродвигатель вентилятора отопителя
15 – датчик указателя температуры охлаждающей жидкости
45 – датчик указателя уровня топлива
16 – датчик контрольной лампы недостаточного давления масла
46 – выключатель плафона в стойке двери
17 – розетка для переносной лампы
47 – комбинация приборов
18 – реле стеклоочистителя
48 – переключатель очистителя ветрового стекла
19 – датчик уровня тормозной жидкости
49 – выключатель омывателя ветрового стекла
20 – выключатель сигнала торможения
50 – выключатель звукового сигнала
21 – электродвигатель очистителя ветрового стекла
51 – переключатель света фар
22 – электромагнитный клапан карбюратора
52 – переключатель указателей поворота
23 – выключатель света заднего хода
53 – выключатель контрольной лампы включения стояночного тормоза
24 – реле включения стартера
54 – плафон освещения салона
25 – реле включения ближнего света фар
55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора
26 – реле включения дальнего света фар
56 – электродвигатель омывателя стекла задней двери
27 – реле-прерыватель аварийной сигнализации и указателей поворота
57 – задний фонарь
28 – прикуриватель
58 – задний противотуманный фонарь
29 – переключатель вентилятора отопителя
59 – фонарь освещения номерного знака
30 – дополнительный резистор электродвигателя отопителя
60 – элемент обогрева стекла задней двери
61 – электродвигатель очистителя стекла задней двери
А – порядок нумерации контактов в соединительных колодках
