ОБЩИЕ СВЕДЕНИЯ

Телескопическая стойка

1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень;
13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер;
16 – пружина плунжера;
17 – направляющая втулка штока с фторопластовым слоем;
18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока;
21 – обойма сальника;
22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток;
27 – чашка пружины;
28 – поворотный рычаг;
29 – ограничительная втулка штока; 30 – корпус стойки;
31 – цилиндр;
32 – сливная трубка

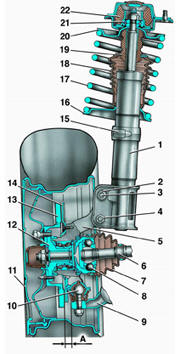

Передняя подвеска в сборе

1 – телескопическая стойка; 2 – гайка;
3 – эксцентриковый болт; 4 – гайка;
5 – поворотный кулак;
6 – вал привода переднего колеса; 7 – защитный чехол шарнира; 8 – наружный шарнир вала; 9 – нижний рычаг;
10 – шаровая опора;
11 – декоративный диск (колпак) колеса; 12 – ступица;
13 – тормозной диск;
14 – защитный кожух;
15 – поворотный рычаг;
16 – нижняя опорная чашка; 17 – пружина подвески;
18 – защитный чехол телескопической стойки; 19 – буфер хода сжатия;
20 – верхняя опорная чашка; 21 – подшипник верхней опоры; 22 – верхняя опора стойки; А – контрольный размер

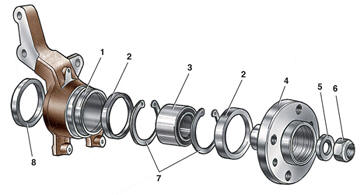

Поворотный кулак и детали ступицы переднего колеса

1 – поворотный кулак;
2 – наружное грязеотражательное кольцо; 3 – подшипник ступицы;
4 – ступица колеса;
5 – упорная шайба;
6 – гайка;
7 – стопорные кольца;
8 – внутреннее грязеотражательное кольцо

Передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основным элементом подвески является телескопическая гидравлическая амортизаторная стойка 1 (рис. Передняя подвеска в сборе), нижняя часть которой
соединяется с поворотным кулаком 5 двумя болтами. Верхний болт 3, проходящий через
овальное отверстие кронштейна стойки, имеет эксцентриковые поясок и шайбу. При
повороте верхнего болта изменяется развал переднего колеса.

На телескопической стойке установлены: витая цилиндрическая пружина 17, пенополиуретановый буфер 19 хода сжатия, верхняя опора 22 стойки в сборе с подшипником 21. Верхняя опора крепится тремя самоконтрящимися гайками к стойке
брызговика кузова. За счет своей эластичности опора обеспечивает качание стойки при
ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник
дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе
стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. Телескопическая стойка. В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из
плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи. Нижняя часть поворотного кулака 5 (рис. Передняя подвеска в сборе) соединяется
шаровой опорой 10 с нижним рычагом 9 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками, которые через резинометаллические шарниры соединяются с нижними рычагами и с передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой устанавливаются регулировочные шайбы, которыми изменяется угол продольного наклона оси поворота.

В поворотном кулаке (рис. Поворотный кулак и детали ступицы переднего колеса)
крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних
кольцах которого установлена с натягом ступица 4 колеса. Подшипник затягивается
гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется.
Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.
Стабилизатор поперечной устойчивости представляет собой штангу, колена которой
через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними
рычагами подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами
через резиновые подушки.
