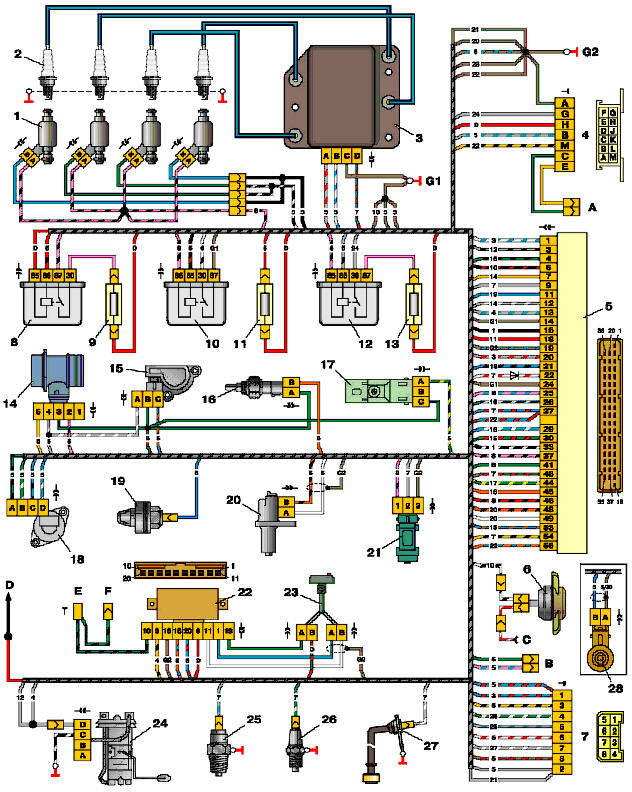

Схема соединений системы управления двигателем 2111 с распределенным впрыском
топлива под нормы токсичности России (контроллер М1.5.4) автомобиля ВАЗ-21102
1 – форсунки
15 – датчик положения дроссельной заслонки
2 – свечи зажигания
16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания
17 – CO-потенциометр (на автомобилях с модифицированной системой управления не
устанавливается, регулировка СО производится с помощью прибора DST-2 через
колодку диагностики)
4 – колодка диагностики
18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами
М1.5.4N или «Январь-5.1»)
19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения
20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов
21 – датчик скорости автомобиля
8 – главное реле
22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле
23 – индикатор состояния иммобилайзера
10 – реле электровентилятора
24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора
25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса
26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса
27 – датчик уровня масла
14 – датчик массового расхода воздуха
28 – датчик детонации (устанавливается на автомобилях с модифицированной
системой управления)
А - колодка, присоединяемая к жгуту проводов антиблокировочной системы
тормозов (АБС)
В - колодка, присоединяемая к жгуту проводов кондиционера
С - к монтажному блоку
D - к клемме "+" аккумуляторной батареи
Е - провода, присоединяемые к выключателю зажигания (лампа подсветки)
F - колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя
зажигания (при установке иммобилайзера)
G1, G2 - точки заземления
На схеме применяется обозначение номера элемента схемы, к которому
присоединяется данный провод, например "-7-". На схеме не показаны точки
соединения
розово-черных, красных и зеленого с красной полоской проводов.
