Замок двери задка

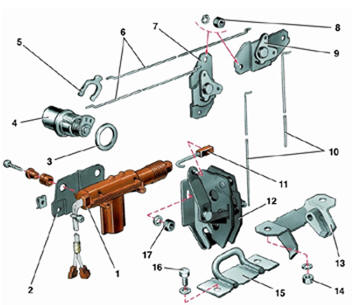

1 – моторедуктор электропривода замка; 2 – кронштейн моторедуктора; 3 – прокладка;
4 – привод замка;
5 – скоба;
6 – верхние тяги;
7 – кронштейн рычага привода замка автомобиля ВАЗ–2112; 8 – гайка;
9 – рычаг привода замка автомобиля ВАЗ–2111; 10 – нижние тяги;
11 – тяга электропривода; 12 – замок;
13 – гнездо фиксатора;
14 – гайка крепления гнезда фиксатора; 15 – фиксатор замка;
16 – болт;
17 – гайка крепления замка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рычаг очистителя заднего стекла. 2. Отверните два верхних и два нижних винта и снимите верхний спойлер двери задка.
3. Отверните по три самонарезающих винта и снимите левую и правую обивки стоек
задка.
4. Отверните самонарезающие винты по периметру обивок арок задних колес и боковин и снимите обивки. 5. Отсоедините разъемы правой и левой ветви жгута проводов двери задка от разъемов заднего жгута проводов около арок задних колес. 6. Отсоедините трубку от жиклера омывателя заднего стекла. 7. Откройте дверь до отказа вверх, выверните пальцы упоров 6 (рис. Снятие двери
задка автомобиля ВАЗ–2111) из резьбовых отверстий и снимите упоры. При этом помощник должен поддерживать дверь. 8. Придерживая дверь, выверните болты 1 крепления неподвижной части петли к кузову и снимите дверь 3. 9. При необходимости с помощью отвертки отожмите двенадцать пластмассовых держателей и снимите обивку двери задка. 10. Установку двери производите в обратном порядке. Перед установкой обивки двери проверьте состояние пластмассовых держателей и при необходимости замените их новыми.

Дверь задка автомобиля ВАЗ–2112 снимается в таком же порядке, как у автомобиля
ВАЗ–2111. Только здесь необходимо отворачивать болты 3 (рис. Снятие двери задка
автомобиля ВАЗ–2112) крепления подвижных петель к двери, при этом помощник должен придерживать дверь в открытом положении. Для регулировки положения двери в проеме кузова на автомобиле ВАЗ–2111 отверните болты 1 (см. рис. Снятие двери задка автомобиля ВАЗ–2111) крепления
неподвижных петель и за счет увеличенных отверстий в кузове отрегулируйте зазоры
по периметру двери. На автомобилях ВАЗ–2112 отворачивают гайки 1 (см. рис. Замок
двери задка) крепления неподвижных петель 2 к кузову. По окончании регулировки
заверните болты (или гайки). Если дверь задка закрывается слишком туго, ослабьте крепление фиксатора 15 (рис.
Снятие двери задка автомобиля ВАЗ–2112) и за счет увеличенных отверстий в фиксаторе сместите его в нужное положение. Перед регулировкой рекомендуется очертить контуры фиксатора на кузове. По окончании регулировки заверните болты
крепления фиксатора.
Замок автомобиля ВАЗ–2112 отличается от замка автомобиля ВАЗ–2111 только длиной
тяг 6 и 10 и кронштейнами 7 рычагов привода.
