Система обогрева передних сиденийChevrolet Niva / Электрооборудование / Система обогрева передних сидений
На части автомобилей ВАЗ-2123 устанавливается система обогрева передних
сидений. Схема
включения обогревателей дана на рис. 7-37. Обогреватели включаются
переключателями блока
управления 2. В обогреватели встроены терморегуляторы нагрева сиденья. Замыкание
контактов
терморегулятора происходит при понижении температуры поверхности сиденья до плюс
22±3 ОС, а
размыкание контактов терморегулятора происходит при нагреве до температуры плюс
30±2 ОС. Разность
температур между замыканием и размыканием контактов встроенного терморегулятора
должно быть не
менее плюс 5 ОС.

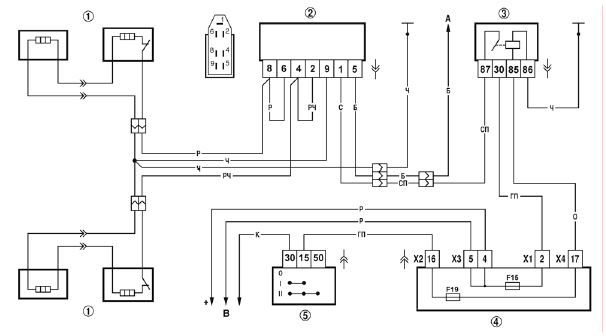

Рис. 7-37. Схема включения обогрева передних сидений
1 - обогреватели переднего сидения;
2 - блок управления обогревателями передних сидений;
3 - реле включения обогревателей передних сидений;
4 - монтажный блок;
5 - выключатель зажигания;
А - к выключателю освещения приборов;
В - к источникам питания.
