Коленчатый вал. Осмотрите коленчатый вал. Трещины в любом месте коленчатого вала не
допускаются. На поверхностях, сопрягаемых с рабочими кромками сальников, не допускаются царапины,
забоины и риски.

Установите коленчатый вал крайними коренными шейками на две призмы (рис. 2-41) и проверьте
индикатором биение:

Рис. 2-41. Допустимые биения основных поверхностей коленчатого вала

• коренных шеек (не более 0,03 мм); • посадочных поверхностей под звездочку и подшипник ведущего вала коробки передач (не более
0,04 мм);
• поверхности сопрягающейся с сальником (не более 0,05 мм).

Измерьте диаметры коренных и шатунных шеек. Шейки следует шлифовать, если их износ больше
0,03 мм или овальность шеек более 0,03 мм, а также, если на шейках есть задиры и риски.

Шлифуйте шейки с уменьшением диаметра до ближайшего ремонтного размера (см. рис. 2-40).

При шлифовании выдерживайте размеры галтелей шеек, аналогичные указанным на рис. 2-40 для
нормальных размеров коленчатого вала. Овальность и конусность коренных и шатунных шеек после
шлифования должна быть не более 0,005 мм.

Смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек,
после шлифования должно быть в пределах ±0,35 мм (см. рис. 2-41). Для проверки установите вал
крайними коренными шейками на призмы и выставьте вал так, чтобы ось шатунной шейки первого
цилиндра находилась в горизонтальной плоскости, проходящей через оси коренных шеек. Затем
индикатором проверьте смещение в вертикальном направлении шатунных шеек 2, 3 и 4 цилиндров
относительно шатунной шейки 1-го цилиндра.

Прошлифовав шейки, отполируйте их с помощью алмазной пасты или пасты ГОИ.

После шлифования и последующей доводки шеек удалите заглушки масляных каналов, а затем
обработайте гнезда заглушек фрезой А.94016/10, надетой на шпиндель А.94016. Тщательно промойте
коленчатый вал и его каналы для удаления остатков абразива и продуйте сжатым воздухом. Оправкой
А.86010 запрессуйте новые заглушки и зачеканьте каждую в трех точках кернером.

На первой щеке коленчатого вала маркируйте величину уменьшения коренных и шатунных шеек
(например, К 0,25; Ш 0,50).

Вкладыши. На вкладышах нельзя производить никаких подгоночных операций. При задирах,
рисках, или отслоениях замените вкладыши новыми.

Зазор между вкладышами и шейками коленчатого вала проверяют расчетом (промерив детали).

Удобно для проверки зазора пользоваться калиброванной пластмассовой проволокой. В этом случае метод
проверки следующий:
• тщательно очистите рабочие поверхности вкладышей и соответствующей шейки и положите
отрезок пластмассовой проволоки на ее поверхность; • установите на шейке шатун с крышкой или крышку коренного подшипника (в зависимости от
вида проверяемой шейки) и затяните гайки или болты крепления. Гайки шатунных болтов
затягивайте моментом 51 Н·м (5,2 кгс·м), а болты крепления крышек коренных подшипников
моментом 80,4 Н·м (8,2 кгс·м); • снимите крышку и по шкале, нанесенной на упаковке, по сплющиванию проволоки определите
величину зазора (рис. 2-42).

Рис. 2-42. Измерение зазора в шатунном подшипнике:

1 – сплющенная калиброванная пластмассовая проволока; 2 – вкладыш;
3 – крышка шатуна;
4 – шкала для измерения зазора.

Номинальный расчетный зазор составляет 0,02–0,07 мм для шатунных и 0,026–0,073 мм для коренных шеек. Если зазор меньше предельного (0,1 мм для шатунных и 0,15 мм для коренных шеек), то можно снова использовать эти вкладыши.

При зазоре большем предельного замените на этих шейках вкладыши новыми.

Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то вкладыши замените ремонтными (увеличенной толщины).

Упорные полукольца. Также как и на вкладышах, на полукольцах нельзя производить никаких
подгоночных операций. При задирах, рисках или отслоениях заменяйте полукольца новыми.

Полукольца заменяются также, если осевой зазор коленчатого вала превышает максимально
допустимый – 0,35 мм. Новые полукольца подбирайте номинальной толщины или увеличенной на 0,127 мм, чтобы получить осевой зазор в пределах 0,06–0,26 мм.

Осевой зазор коленчатого вала проверяется с помощью индикатора, как описано в главе «Сборка
двигателя» (см. рис. 2-18).

Осевой зазор коленчатого вала можно проверять также на двигателе, установленном на
автомобиле. При этом осевое перемещение коленчатого вала создается нажатием и отпусканием педали
сцепления, а величина зазора определяется по перемещению переднего конца коленчатого вала.

Маховик. Проверьте состояние зубчатого обода и в случае повреждения зубьев замените маховик.

Если маховик имеет цвета побежалости на поверхности 3 (рис. 2-43), необходимо проверить натяг обода на маховике. Обод не должен проворачиваться при крутящем моменте 590 Н·м (60 кгс·м).

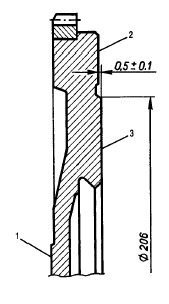

Рис. 2-43. Маховик:

1 – поверхность крепления к фланцу коленчатого вала; 2 – поверхность крепления сцепления; 3 – опорная поверхность ведомого диска сцепления.

На поверхности 1 маховика, прилегающей к фланцу коленчатого вала, и на поверхности 3 под ведомый диск сцепления не допускаются царапины и задиры.

Царапины и задиры на поверхности 3 удалите проточкой, снимая слой металла толщиной не более 1 мм. При этом проточите также и поверхность 2, выдерживая размер (0,5±0,1) мм. При проточке необходимо обеспечить параллельность поверхностей 2 и 3 относительно поверхности 1. Допуск непараллельности 0,1 мм.

Установите маховик на оправку, центрируя его по посадочному отверстию с упором на поверхность 1, и проверьте биение плоскостей 2 и 3.

В крайних точках индикатор не должен показывать биений, превышающих 0,1 мм.
