Электродвигатели вентилятора системы охлаждения двигателяChevrolet Niva / Электрооборудование / Электродвигатели вентилятора системы охлаждения двигателя
Для привода вентиляторов системы охлаждения двигателя устанавливаются два
электродвигателя
постоянного тока с возбуждением от постоянных магнитов отечественного
производства. Электродвигатели
включаются контроллером системы управления двигателем, рис. 7-40, через
вспомогательные реле и
предохранители поодиночке или попарно. Электродвигатели не нуждаются в
обслуживании и в случае
неисправности должны заменяться новыми.

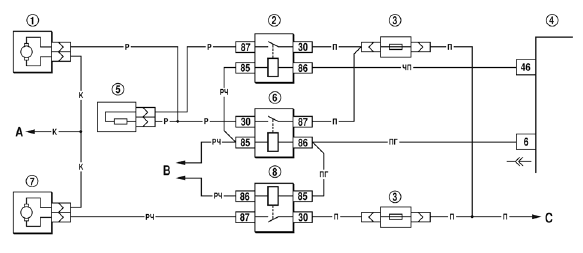

Рис. 7-40. Схема включения электродвигателей вентиляторов системы охлаждения
1 - правый электродвигатель вентилятора системы охлаждения двигателя;
2 - дополнительное реле;
3 - предохранитель;
4 - контроллер;
5 - дополнительный резистор;
6 - реле включения правого электродвигателя;
7 - левый электродвигатель вентилятора системы охлаждения двигателя;
8 - реле включения левого электродвигателя;
А - к клемме «-» аккумуляторной батареи;
B - к реле зажигания;
C - к клемме «+» аккумуляторной батареи.
