ОБЩИЕ СВЕДЕНИЯ

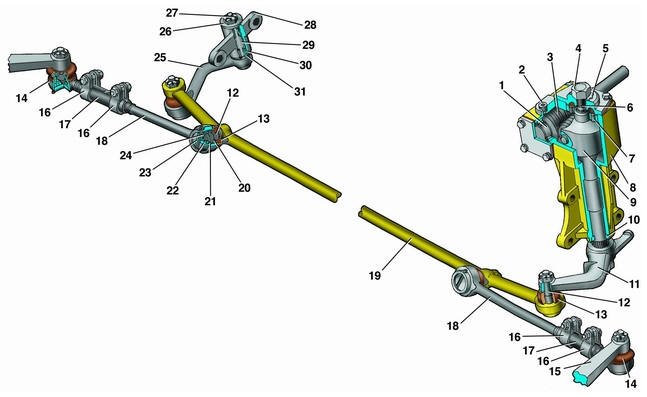

Рулевая трапеция
Рулевая трапеция


1 – подшипник;
2 – заливная пробка;
3 – червяк рулевого механизма; 4 – гайка;
5 – стопорная шайба;
6 – регулировочный винт; 7 – подшипник;
8 – картер рулевого механизма; 9 – вал сошки;
10 – сальник;
11 – сошка;
12 – палец шарнира;
13 – уплотнитель;
14 – наконечник тяги;
15 – поворотный рычаг;
16 – стяжной хомут;
17 – регулировочная трубка; 18 – тяга рулевой трапеции; 19 – тяга сошки;
20 – корпус шарнира;
21 – опорная пята;
22 – заглушка;
23 – шплинт;
24 – пружина;
25 – маятниковый рычаг;
26 – шайба;
27 – гайка;
28 – кронштейн;
29 – палец;
30 – защитная втулка;
31 – втулка
