Блок предохранителейВолга / Электрооборудование / Блок предохранителей
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Большинство
электрических цепей
защищены плавкими
предохранителями,
расположенными в двух
блоках на панели приборов.
На корпусах блоков стоят
номера предохранителей.
Номера предохранителей,
приборы защищаемых ими
цепей, а также сила тока
приведены в табл. 7.1.
2. Для доступа к
предохранителям сдвинуть
вправо декоративную
накладку с надписью:
«Волга», расположенную на
крышке блоков
предохранителей. Вставить
палец в отверстие и,
потянув крышку блоков
предохранителей на себя,
снять ее. Если крышка
снимается туго, можно
подцепить ее отверткой.
Для извлечения
предохранителей из блока
рекомендуется
использовать пинцет,
который прилагается к
комплекту запасных
предохранителей. Корпуса
предохранителей имеют
цвет, соответствующий
силе тока (см. табл. 7.2).
3. Чтобы снять блоки
предохранителей,
необходимо отвернуть по
два винта крепления обоих
блоков. Вытянуть блоки
предохранителей на себя из
панели так, чтобы
штекерные колодки блоков
вышли из панели.
Промаркировать штекерные
колодки, отсоединить и
протолкнуть их назад в
отверстие панели приборов.
4. На левом брызговике под капотом установлен
дополнительный блок из двух плавких предохранителей:
предохранитель на 30 А защищает цепь
электровентилятора охлаждения двигателя;
предохранитель на 60 А защищает все цепи, кроме цепи
стартера. Для замены предохранителей снять крышку
блока и, отвернув два винта крепления предохранителя,
заменить его.

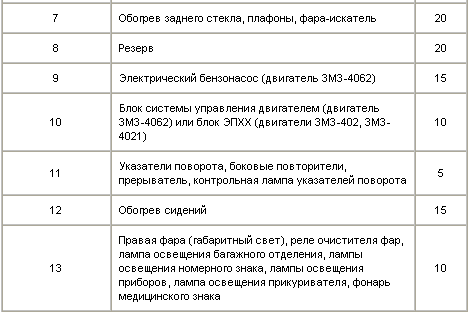

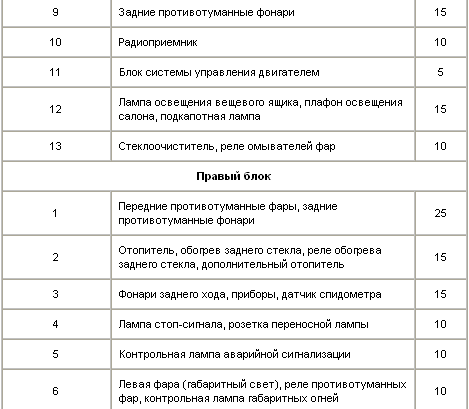

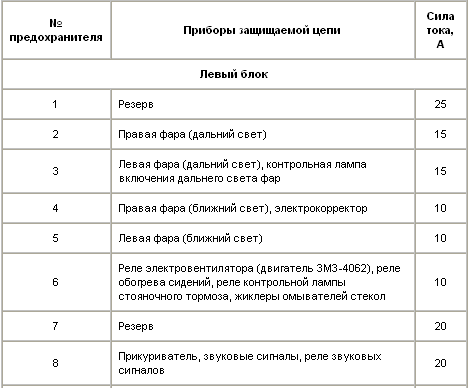

Таблица 7.1. Цепи, защищаемые плавкими предохранителями
Цепи, защищаемые плавкими предохранителями

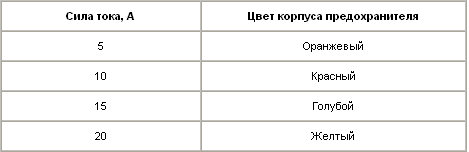

Таблица 7.2. Цвет корпуса предохранителей
Цвет корпуса предохранителей
