Откройте переднюю дверь и опустите в нижнее положение опускное стекло.

Отсоедините клемму «минус» от аккумуляторной батареи.

Сожмите выступы фиксатора и извлеките кнопку 4 (рис. 8-12) выключения блокировки замка двери.

Извлеките три клавишных переключателя на левой двери и один на правой, разъедините
штекерные колодки, снимите заглушки 5 (рис. 8-10), открутите винты 3 и 4 крепления ручки 10 подлокотника двери 12, снимите ручку подлокотника и облицовку бокового зеркала.

Отверните винт крепления облицовки 1 (рис. 8-11), сдвиньте ее назад и снимите облицовку
внутренней ручки 2 открывания двери.

Выкрутите три самонарезающих винта 6 (см. рис. 8-10) и снимите карман 9 обивки передней двери.

Отверните два винта, отожмите отверткой кнопку 2 и снимите обивку 13.

Отсоедините штекерные колодки жгутов проводов моторедуктора наружного зеркала и проводов
передней двери.

Отверните три винта и снимите наружное зеркало.

Снимите наружные нижний и верхний уплотнители опускного стекла.

Временно установите клавишные переключатели, подсоедините клемму «минус» к аккумуляторной
батарее, поднимите опускное стекло.

Снимите клавишные переключатели и отсоедините клемму «минус» от аккумуляторной батареи.

Отверните винт и снимите направляющую опускного стекла в сборе с уплотнителем.

Через проемы во внутренней панели двери отверните два винта крепления обоймы опускного
стекла к стеклоподъемнику и выньте стекло из полости двери.

Отсоедините колодку 10 (рис. 8-13) жгута проводов моторедуктора 9 стеклоподъемника от колодки жгута проводов боковых дверей.

Отверните четыре гайки 5 крепления стеклоподъемника и извлеките его в сборе с моторедуктором
через проем во внутренней панели двери.

Отверните два винта 6 (см. рис. 8-11) крепления внутренней ручки 2 привода замка двери,
отсоедините тягу 1 (см. рис. 8-12) и снимите ручку.

Отсоедините от замка 9 тяги 5 и 7 наружной ручки.

Отверните гайку и болт и снимите ручку 4 (см. рис. 8-11) в сборе с тягами 5 и 7 (см. рис. 8-12).

Отверните три винта и снимите замок 9 (см. рис. 8-12) в сборе с тягами 1 и 2.

Отверните три болта крепления ограничителя открытия двери и снимите его.

Извлеките из полости двери жгут проводов.

Рис. 8-10. Снятие обивки передней двери:

1 – верхний уплотнитель проема передней двери; 2 – кнопка;
3 – винт;
4 – винт;
5 – заглушка;
6 – винт;
7 – уплотнитель порога;
8 – пистон;
9 – карман обивки двери; 10 – ручка подлокотника; 11 – уплотнитель проема двери; 12 – передняя дверь;
13 – обивка передней двери.

Рис. 8-11. Снятие ручек передней двери:

1 – облицовка внутренней ручки двери; 2 – внутренняя ручка двери; 3 – передняя дверь;
4 – наружная ручка передней двери; 5 – цилиндр замка;
6 – винт;
7 – скоба.

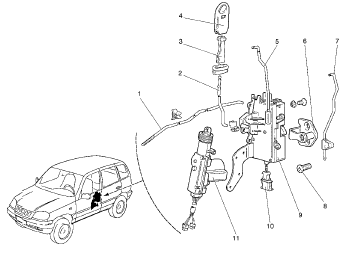

Рис. 8-12. Механизм блокировки передней двери:

1 – тяга внутреннего привода замка; 2 – тяга кнопки;
3 – вставка кнопки;
4 – кнопка выключения замка двери; 5 – тяга наружной ручки; 6 – фиксатор замка;
7 – тяга выключения замка; 8 – винт крепления фиксатора; 9 – замок передней двери; 10 – электроразъем моторедуктора; 11 – моторедуктор.

Рис. 8-13. Стеклоподъемник передней дверей:

1 – опора;
2 – гайка;
3 – ролик;
4 – пластина крепления опускного стекла; 5 – гайка;
6 – трос;
7 – оболочка троса;
8 – механизм стеклоподъемника; 9 – моторедуктор стеклоподъемника; 10 – электроразъем моторедуктора.
