РЕМОНТ

Изделия электрофакельного устройства ремонту не подлежат; при обнаружении отказа изделия замените его.

Для проверки подачи топлива к свечам отсоедините топливопровод от свечи и прокачайте систему питания двигателя топливом ручным топливоподка чивающим насосом. Затем откройте электронагнетательный клапан, подав напряжение на штекер клапана со штекера провода подкапотной лампы. При этом из отсоединенного топливопровода должно появляться топливо.

Пропускную способность свечи определяйте на отечественных стендах СДТА-3 (КИ-22201) или NC- 108-1318 фирмы «Motorpаl» Чехо-Словакия и других, позволяющих плавно регулировать давление топлива.

При избыточном давлении дизельного топлива 73,6 кПа (0,75 кгс/см2) и температуре 15... 25°С пропускная способность свечи должна быть 5,5... 6,5 cм3/мин. Замер производите после предварительного пролива свечи топливом в течение 20... 30 с.

Таблица 15
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЭФУ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Причина неисправности Метод устранения
Стрелка вольтметра в нижней границе шкалы
Замыкание спирали термореле или электропроводов
Замыкание свечи на массу		 Если свечи исправны, отсоединить от термореле
провод, соединяющий его с кнопкой включения ЭФУ.

Отсутствие изменения показаний стрелки указывает
на замыкание спирали термореле.

В этом случае следует
заменить термореле.

Если спираль термореле цела (определяется на
ощупь) и при отсоединенных от свечей проводах
положение стрелки не меняется, то это указывает на
замыкание электропроводов.

Устранить замыкание.

Отсоединить провод от
вывода левой свечи, исклю- чив контакт наконечника с массой, и вновь включите ЭФУ. При выходе стрелки за пределы шкалы отсоединить провод от вывода правой свечи. Отсутствие выхода стрелки за пределы шкалы указывает на замыкание правой свечи. Заменить отказавшую свечу. После устранения замыкания рекомендуется проверить состояние
изоляции электропроводов, работоспособность
термореле и реле включения ЭФУ, а если замыкание
произошло при пуске двигателя работоспособность
шунтирующего реле
Показание вольтметра не изменяется
Перегорание одной из свечей
Перегорание свечей или отсутствие контакта в цепи Перегорание спирали
термореле		 Включите ЭФУ и проверьте наличие напряжения
на выводах каждого
изделия ЭФУ, начиная с факельных свечей. Нали- чие напряжения на выводе правой свечи свидетельствует о перегорании
свечей. Замените све-
чу и восстановите контакт Включите ЭФУ и проверьте напряжение на выводах
термореле. Отсутствие
напряжения на
выводе со стороны штекерного соединения при
наличии напряжения на
другом выводе свидетельствует о перегорании спирали.

Замените термореле
Включить ЭФУ на 10-15
с, затем заменить холодную свечу
Нет факела свечи
Отсутствие поступления топлива к свече
Непрохождение топлива
через свечу
Негерметичность системы питания топливом		 Ослабить топливоподводящий штуцер на свече.

Включить ЭФУ и после загорания сигнализатора (открытие электромагнитного
клапана) провернуть с помощью стартера коленчатый
вал. Если топливо при
открытом клапане не проса чивается через неплотно завернутое резьбовое соединение штуцера, устранить
неисправность в системе питания топливом
Вывернуть свечу из коллектора.

Промыть и продуть
сжатым воздухом жиклер, топливный фильтр и
топливоподводящие полости.

Проверить наличие
пламени факела
Устранить негерметич-
ность

При отсутствии указанных стендов соберите установку по схеме на рис. 109.

Рис. 109. Схема установки для проверки пропускной способности свечей ЭФУ:
Рис. 109. Схема установки для проверки пропускной способности свечей ЭФУ:

1 - клапан; 2 - манометр; 3 - ресивер; 4 - топливопровод; 5 - вентиль запорный; 6 - свеча факельная; 7 - цилиндр мерный с ценой делений 0,1... 0,2 cм3

Для определения величины потребляемого тока све- чи соберите схему (рис. 110),

Рис. 110 Схема проверки потребляемого свечой тока:
Рис. 110 Схема проверки потребляемого свечой тока:

1 - источник питания; 2 - реостат; 3 - амперметр; 4 - вольтметр; 5 - свеча; 6 - выключатель

позволяющую иметь выходное напряжение постоянного тока 19 В. Напряжение поддерживайте реостатом 2. При таком напряжении потребляемый ток через минуту после включения свечи должен быть 11... 11,8 А. Для проверки параметров термореле соберите схему, указанную на рис. 111.

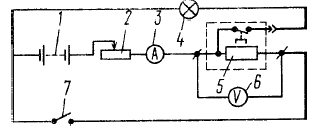

Рис. 111. Схема проверки термореле:
Рис. 111. Схема проверки термореле:

1 - источник питания; 2 - реостат; 3 - амперметр; 4 - лампа контрольная; 5 - термореле; 6 - вольтметр; 7 - выключатель

Термореле установите на горизонтальную поверхность защитным экраном вверх. Номинальную величину тока 22,8 А, проходящего через реле, устанавливайте и поддерживайте реостатом 2. Время до замыкания контактов и удержания их в замкнутом состоянии определяйте по загоранию контрольной лампы 4. Для этого один провод контрольной лампы соедините со штекером термореле, а второй — с источником постоянного тока (аккумуляторной батареей).

Время с момента включения тока до замыкания контактов термореле (загорание контрольной лампы) при температуре окружающего воздуха 15... 25 °С должно быть 55... 65 с, а время удержания контактов (горения контрольной лампы) после отключения — не менее 45 с.

Герметичность электромагнитного клапана проверяйте подачей сжатого воздуха под давлением 147 кПа (1,5 кгс/см2) к входному каналу клапана.

При погружении клапана в воду не должны выделяться пузырьки воздуха.
