(рис. 122)

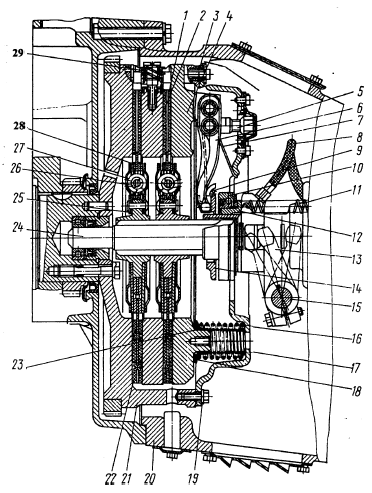

Рис. 122. Механизм сцепления:

1 - ведомый диск; 2 - ведущий средний диск; 3 - установочная втулка; 4 - нажимной диск; 5 - вилка отжимного рычага; 6 - отжимной рычаг; 7 - пружина упорного кольца; 8 - шланг смазывания муфты; 9 - петля пружины; 10 - выжимной подшипник; 11 - отжимная пружина; 12 - муфта выклю- чения сцепления; 13 - вилка выключения сцепления; 14 - упорное кольцо; 15 - вал вилки; 16 - наружная нажимная пружина; 17 - кожух сцепления; 18 - теплоизолирующая шайба; 19 - болт крепления кожуха; 20 - картер сцепления; 21 - маховик; 22 - фрикционная накладка; 23 - внутренняя нажимная пружина; 24 - первичный вал; 25 - диск гасителя крутильных колебаний; 26 - внутренняя пружина гасителя крутильных колебаний; 27 - наружная пружина гасителя крутильных колебаний; 8 - кольцо ведомого диска; 29 - механизм автоматической регулировки положения среднего ведущего диска

состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными
пружинами 16 и оттяжными рычагами 6', двух ведомых дисков 1 с фрикционными накладками 22 и гасителями
крутильных колебаний; среднего ведущего диска 2.

Штампованный кожух 17 сцепления установлен на маховике с помощью двух установочных втулок 3 и закреплен десятью болтами М10 и двумя М8.

Ведущие диски нажимной 4 и средний 2 имеют на
наружной поверхности по четыре шипа, которые
входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков, ступицы которых установлены на шлицах ведущего вала коробки передач или делителя.

Между кожухом 17 сцепления и нажимным диском 4 размещены нажимные пружины 16, под действием которых ведомые и средний ведущий диски зажимаются между нажимным диском и маховиком.

Средний ведущий диск 2 имеет рычажный механизм
27. Он автоматически устанавливает диск 2 в среднее положение при выключенном сцеплении.

Выключающее устройство сцепления состоит из уравновешенных на нажимном диске 4 оттяжных рычагов с упорным кольцом 14, муфты выключения сцепления 12
с упорным подшипнником 10, смонтированной на
крышке подшипника ведущего вала коробки передач или делителя, и вилки выключения 13, размещенной на
валике в картере сцепления (делителя).

Привод сцепления (рис. 123)

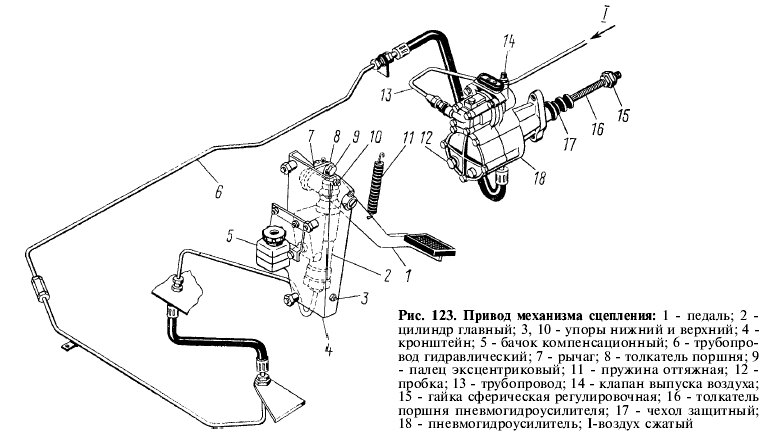

Рис. 123. Привод механизма сцепления:

1 - педаль; 2 - цилиндр главный; 3, 10 - упоры нижний и верхний; 4 - кронштейн; 5 - бачок компенсационный; 6 - трубопровод гидравлический; 7 - рычаг; 8 - толкатель поршня; 9 - палец эксцентриковый; 11 - пружина оттяжная; 12 - пробка; 13 - трубопровод; 14 - клапан выпуска воздуха; 15 - гайка сферическая регулировочная; 16 - толкатель поршня пневмогидроусилителя; 17 - чехол защитный; 18 - пневмогидроусилитель; I-воздух сжатый

состоит из педали 1 сцепления с оттяжной пружиной 11, главного цилиндра 2, компенсационного бачка 5 с рабочей жидкостью, пневмогидравлического усилителя 18 трубопроводов и шлангов для подачи рабочей жидкости от главного
цилиндра к усилителю сцепления и подвода воздуха от пневматической системы к усилителю сцепления.

Пневмогидравлический усилитель привода служит для уменьшения усилия на педали сцепления. Он
закреплен двумя болтами к фланцу картера сцепления (делителя) с правой стороны силового агрегата.

При нажатии на педаль сцепления давление жидкости из главного цилиндра передается по трубопроводам и шлангам в пневмогидроусилитель сцепления на
гидравлический поршень и на поршень следящего устройства, которое автоматически изменяет давление
воздуха в силовом пневмоцилиндре усилителя пропорционально усилию на педали сцепления.

В процессе эксплуатации, по мере износа накладок ведомых дисков, следует регулировать привод
сцепления для обеспечения свободного хода муфты выключения сцепления.
