Вентиляция кабины естественная, осуществляется за счет использования встречного потока воздуха при движении автомобиля. Для вентиляции можно пользоваться поворотными форточками и опускающимися
стеклами дверей кабины, а также имеется
специальный вентиляционный люк в крыше.

Вентиляционный люк крыши (рис. 251)

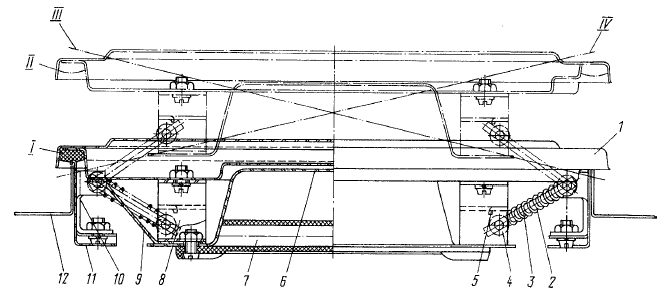

Рис. 251. Люк вентиляционный крыши:

1 - крышка вентиляционного люка; 2 - пружина рычага; 3 - рычаг крышки люка; 4 - ролик подвижный рычага; 5 - упор рычага; 6 - облицовка люка; 7 - ручка люка; 8 - кронштейн крышки люка; 9 - козырек вентиляционного люка; 10 - кронштейн люка; 11 - усилитель вентиляционного люка; 12 - крышка кабины; I - закрытое положение крышки люка; II, III, IV - три открытых положения крышки люка

может иметь четыре фиксированных положения, создавая
или нагнетающую, или эжекционную вентиляцию.

Отопление кабины (рис. 252)

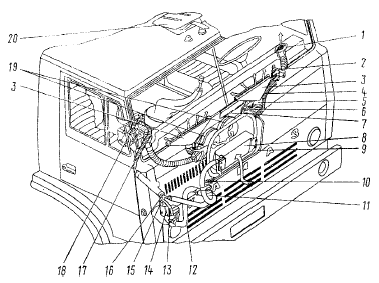

Рис. 252. Система отопления и вентиляции кабины:

1 - распределитель горячего воздуха; 2 - привод управления отоплением; 3 - сопло обдува ветрового стекла; 4 - шланг обдува бокового стекла; 5 - шланг обдува ветрового стекла; 6 - трос управления левой заслонкой распределителя; 7 - трос управления правой заслонкой распределителя; 8 - радиатор отопителя; 9 - трос крана отопителя; 10 - кран отопителя; 11 - шланг передний подводящий отопителя; 12 - шланг отводящий отопителя; 13 - шланг сливной; 14 - радиатор двигателя; 15 - кран сливной; 16 - труба подводящая отопителя; 17 - шланг средний подводящий отопителя; 18 - патрубок отбора воды; 19 - электродвигатели; 20 - люк вентиляционный

— водяное, от системы охлаждения двигателя, с принудительной подачей
воздуха к ветровым стеклам, стеклам дверей, ногам и лицу водителя и пассажиров. Радиатор 8 отопителя
помещен в нише панели передка с внешней стороны кабины, а два вентилятора с воздухораспределителями размещены на панели передка с внутренней стороны
и закрыты пластмассовым кожухом.

Радиатор отопителя включен в систему охлаждения
двигателя. Горячая жидкость поступает в радиатор
отопителя из головки блока цилиндров по подводящим патрубкам и шлангам 11, 16, 17 через кран 10 отопителя, расположенный на передней панели рядом с радиатором. По подводящему шлангу 11 жидкость поступает в нижнюю часть радиатора, и по сливному шлангу 12 из верхней части радиатора поступает во всасывающую полость водяного насоса.

Кран 10 отопителя регулирует количество поступающей в радиатор жидкости из системы охлаждения двигателя и приводится в действие гибким тросиком от верхнего рычажка на щитке привода
под панелью приборов слева от водителя. При крайнем левом положении рычажка — кран полностью перекрыт. Жидкость из системы охлаждения двигателя
не поступает в радиатор отопителя — отопление
выключено. Перемещая рычажок в крайнее правое
положение, плавно увеличиваем количество подаваемой в радиатор жидкости, тем самым увеличиваем интенсивность отопления.

Нельзя полностью перекрывать кран отопителя
при отрицательных температурах окружающего воздуха зимой во избежание замерзания радиатора, а
при более низких температурах кран отопителя рекомендуется полностью открыть.

Эффективность отопителя зависит от температуры
охлаждающей жидкости в системе охлаждения двигателя. При температуре жидкости ниже плюс
75°С эффективность отопителя резко падает.

Наружный воздух через решетку облицовочной
панели поступает к радиатору 8 отопителя, нагревается
и вентиляторами через воздухораспределители подается по шлангам 4, 5 к соплам 3 обдува ветрового стекла, к вращающимся воздухораспределителям 1 на панели приборов и при поднятой заслонке распределителя к ногам водителя и пассажиров. Воздухонаправляющие
воздухораспределители на панели приборов могут поворачиваться в горизонтальной плоскости
на угол 360°, что позволяет направлять воздушный поток на окна дверей, на водителя и пассажиров или
дополнительно на ветровое стекло.

Заслонки воздухораспределителей приводятся в действие гибкими тягами от двух нижних рычажков
на щитке привода слева от водителя. Нижний рычажок управляет левым воздухораспределителем, верхний — правым. При крайнем левом положении рычажков заслонки воздухораспределителей подняты и воздух подается к ветровым стеклам, дефлекторам
и к ногам водителя и пассажиров. При крайнем правом положении рычажков заслонка закрывает отверстие в нижней части воздухораспределителей и воздух поступает только к соплам обдува ветрового
стекла и к вращающимся дефлекторам на панели
приборов. Промежуточными положениями рычажков можно добиться оптимального распределения воздушных потоков по кабине. Мощность воздушного потока, поступающего через радиатор в кабину, можно регулировать, изменяя частоту вращения электродвигателей 19 вентиляторов отопителя.

Электродвигатели 19 управляются верхней левой
кнопкой на щитке выключателей панели приборов.

Кнопка имеет три фиксированных положения:
вентиляторы выключены, первая скорость и вторая скорость вращения вентиляторов. При температуре
наружного воздуха до минус 10оС достаточно для отопления кабины встречного напора воздуха, и лишь при очень низких температурах необходимо включать электродвигатели вентиляторов на максимальную
частоту (это обеспечивает нормальный температурный режим в кабине и увеличивает срок службы электродвигателей). При эксплуатации автомобиля летом, когда перекрыт кран отопителя, следует перекрыть доступ воздуха через радиатор отопителя в кабину крышкой радиатора.
