Автомобили и автопоезда КамАЗ оборудованы
четырьмя автономными тормозными системами:
рабочей, запасной, стояночной и вспомогательной.

Хотя эти системы имеют общие элементы, работают они независимо и обеспечивают высокую эффективность торможения в любых условиях эксплуатации.

Кроме того, автомобиль оснащен приводом аварийного растормаживания, обеспечивающим возможность возобновления движения автомобиля (автопоезда) при автоматическом его торможении из-за утечки сжатого воздуха, аварийной
сигнализацией и контрольными приборами, позволяющими следить за работой пневмопривода.

Тормозная система модернизированных автомобилей КАМАЗ в отличие от серийных автомобилей содержит:
— одноцилиндровый компрессор производительностью 380 л/мин при противодавлении 0,7 МПа (7 кгс/см2) и оборотах двигателя 2200 об/мин;
— управление рабочими тормозами осуществляется двухсекционным тормозным краном с подвесной педалью, установленной на передней панели кабины;
— вместо блока защитных клапанов применен
четырехконтурный защитный клапан; — для охлаждения сжатого воздуха устанавливается охладитель;
— ускорительный клапан в магистрали контура II
тормозной системы для уменьшения времени срабатывания
тормозов задней тележки; — пропорциональный клапан (только для КАМАЗ-
65115);
— вместо соединительных головок типа «Палм» устанавливаются автоматические головки.

Система тормозная рабочая предназначена для уменьшения скорости движения автомобиля или полной его остановки. Тормозные механизмы рабо- чей тормозной системы установлены на всех шести колесах автомобиля. Привод рабочей тормозной системы — пневматический двухконтурный, он приводит в действие раздельно тормозные механизмы передней оси и задней тележки автомобиля. Управляется
привод ножной педалью, механически связанной с тормозным краном. Исполнительными органами привода рабочей тормозной системы являются
тормозные камеры.

Система тормозная запасная предназначена для плавного снижения скорости или остановки движущегося автомобиля в случае полного или частичного выхода из строя рабочей системы.

Система тормозная стояночная обеспечивает торможение неподвижного автомобиля на горизонтальном участке, а также на уклоне и при отсутствии
водителя. Стояночная тормозная система на автомобилях КамАЗ выполнена как единое целое с запасной и для ее включения рукоятку ручного крана следует установить в крайнее (верхнее) фиксированное
положение.

Таким образом, в автомобилях КамАЗ тормозные
механизмы задней тележки являются общими для рабочей, запасной и стояночной тормозных систем,
а две последние имеют, кроме того, и общий пневмати ческий привод.

Система тормозная вспомогательная автомобиля служит для уменьшения нагруженности и температуры
тормозных механизмов рабочей тормозной системы. Вспомогательной тормозной системой на автомобилях КамАЗ является моторный тормоззамедлитель, при включении которого перекрываются выпускные трубопроводы двигателя и отклю
чается подача топлива.

Система растормаживания аварийная предназна чена для оттормаживания пружинных энергоаккумуляторов при их автоматическом срабатывании и остановке автомобиля вследствие утечки сжатого
воздуха в приводе. Привод системы аварийного
растормаживания сдублирован: кроме пневмати ческого привода имеются винты аварийного оттормаживания
в каждом из четырех пружинных энергоаккумуляторов, что позволяет растормозить
последние механическим путем.

Система аварийной сигнализации и контроля состоит из двух частей:
1. Световой и акустической сигнализации о работе тормозных систем и их приводов. В различных
точках пневматического привода встроены пневмоэлектри ческие датчики, которые при действии любой
тормозной системы, кроме вспомогательной, замыкают цепи электрических ламп «стоп-сигнала».

Датчики падения давления установлены в ресиверах привода и при недостаточном давлении в последних замыкают цепи сигнальных электрических ламп,
расположенных на панели приборов автомобиля, а также цепь звукового сигнала (зуммера).

2. Клапанов контрольных выводов, с помощью которых производится диагностика технического состояния пневматического тормозного привода, а
также (при необходимости) отбор сжатого воздуха.

На автомобилях-тягачах КамАЗ установлен также
комплекс пневматических аппаратов для приведения в действие тормозных механизмов прицепа
(полуприцепа) с однопроводным и двухпроводным приводом. Наличие на тягачах такого привода обеспе
чивает их агрегатирование с любыми прицепами
(полуприцепами), имеющими пневматический привод тормозных механизмов.

Ниже приведены основные технические данные тормозных систем (табл. 45).

Тормозные механизмы (рис. 285)

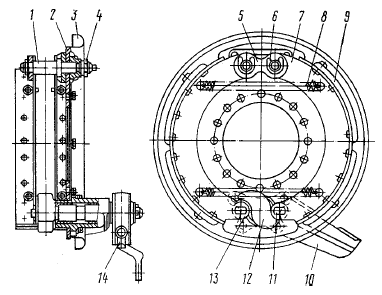

Рис. 285. Тормозной механизм:

1 - ось колодки; 2 - суппорт; 3 - щиток; 4 - гайка оси; 5 - накладка осей колодок; 6 - чека оси колодки; 7 - колодка тормозная; 8 - пружина; 9 - накладка фрикционная; 10-кронштейн разжимного кулака; 11 - ось ролика; 12 - кулак разжимной; 13 - ролик; 14 - рычаг регулировочный

установлены на всех шести колесах автомобиля, основной узел тор мозного механизма смонтирован на суппорте 2, жестко связанном с фланцем моста. На эксцентрики осей 1, закрепленные в суппорте, свободно опираются
две тормозные колодки 7 с прикрепленными к ним фрикционными накладками 9, выполненными по серповидному профилю в соответствии с характером
их износа. Оси колодок с эксцентричными опорными
поверхностями позволяют при сборке тормозных механизмов правильно сцентрировать колодки относительно тормозного барабана. Тормозной барабан крепится к ступице колеса пятью болтами.

При торможении колодки раздвигаются S-образным кулаком 12 и прижимаются к внутренней поверхности барабана. Между разжимным кулаком 12 и колодками 7 установлены ролики 13, снижающие трение и улучшающие эффективность торможения.

В отторможенное состояние колодки возвращаются четырьмя оттяжными пружинами 8.

Разжимной кулак 12 вращается в кронштейне 10, прикрепленном к суппорту болтами. На этом кронштейне устанавливается тормозная камера. На конце
вала разжимного кулака установлен регулировочный рычаг 14 червячного типа, соединенный со штоком
тормозной камеры при помощи вилки и пальца.

Щиток, прикрепленный болтами к суппорту, защищает тормозной механизм от грязи.

Регулировочный рычаг предназначен для уменьшения зазора между колодками и тормозным барабаном, увеличивающимся вследствие износа фрикционных накладок. Устройство регулировочного ры- чага показано на рис. 286.

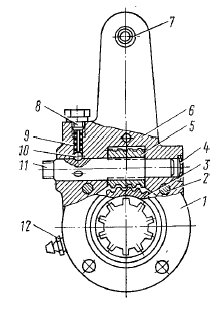

Рис. 286. Регулировочный рычаг:

1- крышка; 2 - заклепка; 3 - колесо зубчатое; 4 - заглушка; 5 - червяк; 6 - корпус; 7 - втулка; 8 - болт стопорный; 9 - пружина фиксатора; 10 - шарик фиксатора; 11 - ось червяка; 12 - масленка

Регулировочный рычаг имеет стальной корпус 6 с втулкой 7. В корпусе
находится червячное зубчатое колесо 3 со шлицевыми
отверстиями для установки на разжимной кулак и червяк 5 с запрессованной в него осью 11. Для фиксации оси червяка имеется стопорное устройство, шарик 10 которого входит в лунки на оси 11
червяка под действием пружины 9, упирающейся в стопорный болт 8. Зубчатое колесо удерживается от выпадания крышками 1, прикрепленными к корпусу 6 рычага. При повороте оси (за квадратный конец) червяк поворачивает колесо 3, а вместе с ним повора
чивается разжимной кулак, раздвигая колодки и уменьшая зазор между колодками и тормозным барабаном. При торможении регулировочный рычаг поворачивается штоком тормозной камеры.

Перед регулированием зазора стопорный болт 8 необходимо ослабить на один-два оборота, после регулировки болт надежно затянуть.

Привод тормозных механизмов. Принципиальные
схемы привода приведены на рис. 287-292.

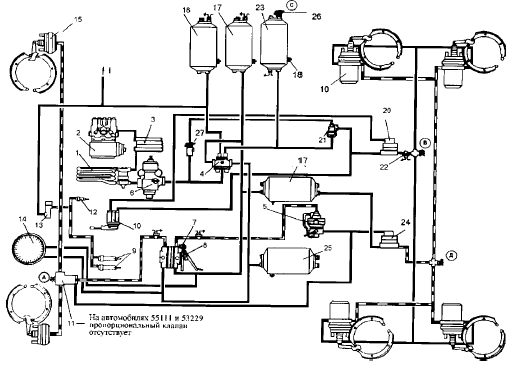

Рис. 287. Пневмопривод тормозных механизмов автомобиля мод. 5320:

А - контрольный вывод контура IV; В, Е - клапаны контрольных выводов III контура; С - вывод контрольный контура I; D - вывод контрольный контура II; N - магистраль тормозная управляющая двухпроводного привода; Р - магистраль соединительная однопроводного привода; R - магистраль питающая двухпроводного привода; 1 - камеры тормозные типа 24; 2 - кран управления стояночной тормозной системой; 3 - кран аварийного растормаживания стояночной тормозной системы; 4 - кран управления вспомогательной тормозной системой; 5 - манометр двухстрелочный; 6 - лампы контрольные и звуковой сигнализатор; 7 - клапан контрольных выводов; 8 - клапан ограничения давления; 9 - компрессор; 10 - пневмоцилиндр привода рычага останова двигателя; 11 - регулятор давления; 12 - предохранитель от замерзания; 13 - клапан двойной защитный; 14 - датчик включения электромагнитного клапана тормозного механизма прицепа; 15 - батареи аккумуляторные; 16 - кран двухсекционный тормозной; 17 - клапан тройной защитный; 18 - датчик падения давления в ресивере; 19 - краны слива конденсата; 20 - ресивер конденсационный; 21 - клапан отбора воздуха; 22 - ресиверы контура II; 23 - пневмоцилиндр привода заслонки вспомогательной тормозной системы; 24, 25 - ресиверы I и III контуров; 26 - камеры тормозные типа 20х20; 27 - датчик включения контрольной лампы стояночной тормозной системы; 28 - энергоаккумуляторы; 29 - клапан ускорительный; 30 - регулятор автоматический тормозных сил; 31 - клапан управления тормозными механизмами прицепа с двухпроводным приводом; 32 - клапан двухмагистральный; 33 - датчик включения сигнала торможения; 34 - клапан управления тормозными механизмами прицепа с однопроводным приводом; 35 - клапан одинарный защитный; 36 - фонари задние; 37 - краны разобщительные; 38, 39 - соединительные головки типа А и типа “Палм”

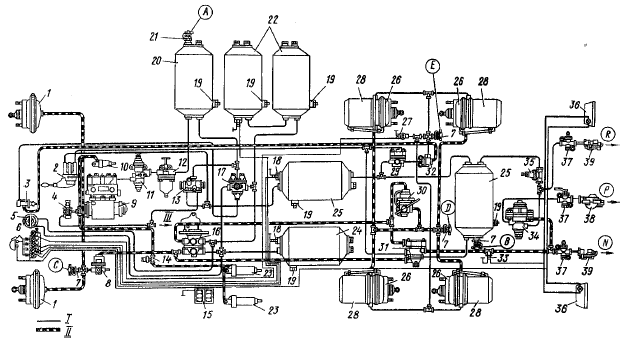

Рис. 288. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-53229,-65115,- 54115,-43253:

1 - водоотделитель; 2 - компрессор; 3 - охладитель; 4 - четырехконтурный защитный клапан;5 - автоматической регулятор тормозных сил; 6 - регулятор давления; 7 - выключатель сигнала торможения; 8 - тормозной кран; 9 - пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы; 10 - кран управления стояночной тормозной системой; 11 - пропорциональный клапан; 12 - пневмоцилиндр привода рычага останова двигателя; 13 - кран управления вспомогательной тормозной системой; 14 - манометр; 15 - тормозные камеры типа 30/30; 16 - ресивер контура 1Y; 17 - ресиверы контура 11; 18 - кран слива конденсата; 19 - тормозные камеры типа 20/20; 20,24 - ускорительные клапаны; 21- двухмагистральный перепускной клапан; 26 выключатель контрольной лампы стояночной тормозной системы; 23 - ресивер контура III; 25 - ресивер контура I; 26 - выключатель контрольной лампы падения давления воздуха в контуре III; 27 - кран экстренного растормаживания

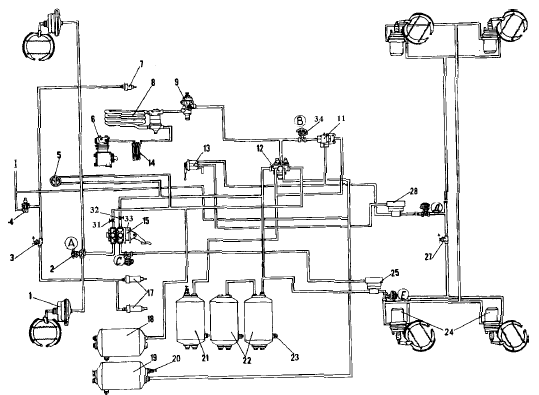

Рис. 289. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-4326:

1 - тормозные камеры типа 24; 2 (А, В, С) - контрольные выводы; 3 - пневмоэлектрический выключатель элетромагнитного клапана прицепа; 4 - кран управления вспомогательной тормозной системой; 5 - двухстрелочный манометр; 6 - компрессор; 7 - пневмоцилиндр привода рычага останова двигателя; 8 - водоотделитель; 9 - регулятор давления; 11 - двухмагистральный перепускной клапан; 12–4-х контурный защитный клапан; 13 - кран управления стояночной тормозной системой; 14 - теплообменник; 15 - двухсекционный тормозной кран; 17 - пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 - ресивер контура I; 19 - ресивер потребителей; 20 - выключатель сигнализатора падения давления; 21 - ресивер контура III; 22 - ресиверы контура II; 23 - кран слива конденсата; 24 - тормозные камеры типа 20/20 с пружинными энергоаккумуляторами; 25, 28 - ускорительные клапаны; 26 - клапан управления тормозными системами прицепа с двухпроводным приводом; 27 - выключатель сигнализатора стояночной тормозной системы; 29 - клапан управления тормозными системами прицепа с однопроводным приводом; 30 - автоматические соединительные головки; 31 - соединительная головка типа А; R - к питающей магистрали двухпроводного привода; Р - к соединительной магистрали однопроводного привода; N - к управляющей магистрали двухпроводного привода; 31- датчик падения давления в ресиверах I контура; 32- датчик падения давления в ресиверах II контура; 33-датчик стоп- сигнала; 34-кран экстренного растормаживания

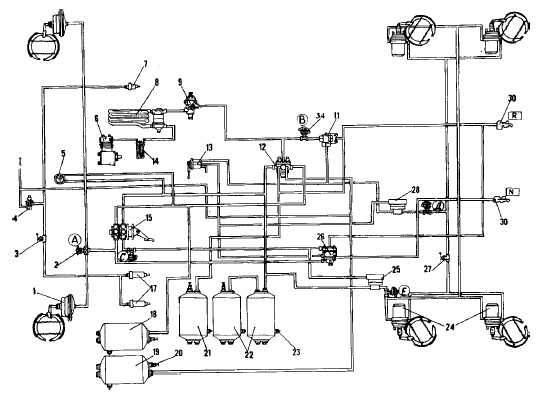

Рис. 290. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-43118,-65111

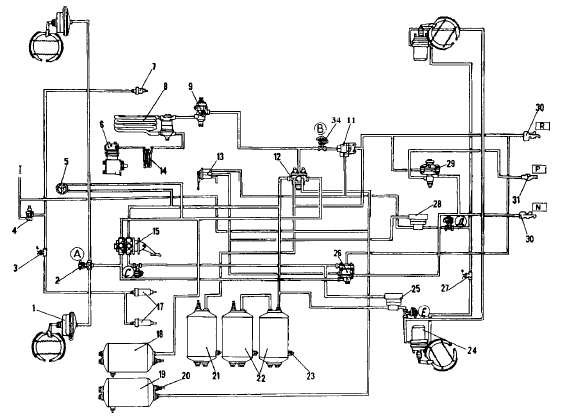

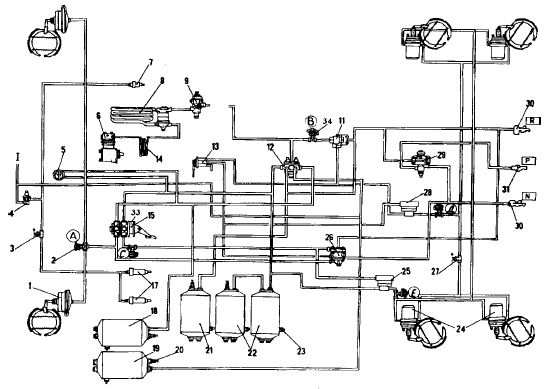

Рис. 291. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-43101, 43114:

1 - тормозные камеры типа 24; 2 (А, В, С) - контрольные выводы; 3 - пневмоэлектрический выключатель элетромагнитного клапана прицепа; 4 - кран управления вспомогательной тормозной системой; 5 - двухстрелочный манометр; 6 - компрессор; 7 - пневмоцилиндр привода рычага останова двигателя; 8 - водоотделитель; 9 - регулятор давления; 11 - двухмагистральный перепускной клапан; 12–4-х контурный защитный клапан; 13 - кран управления стояночной тормозной системой; 14 - теплообменник; 15 - двухсекционный тормозной кран; 17 - пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 - ресивер контура I; 19 - ресивер потребителей; 20 - выключатель сигнализатора падения давления; 21 - ресивер контура III; 22 - ресиверы контура II; 23 - кран слива конденсата; 24 - тормозные камеры типа 20/20 с пружинными энергоаккумуляторами; 25, 28 - ускорительные клапаны; 26 - клапан управления тормозными системами прицепа с двухпроводным приводом; 27 - выключатель сигнализатора стояночной тормозной системы; 29 - клапан управления тормозными системами прицепа с однопроводным приводом; 30 - автоматические соединительные головки; 31 - соединительная головка типа А; R - к питающей магистрали двухпроводного привода; Р - к соединительной магистрали однопроводного привода; N - к управляющей магистрали двухпроводного привода; 31- датчик падения давления в ресиверах I контура; 32- датчик падения давления в ресиверах II контура; 33-датчик стоп- сигнала; 34-кран экстренного растормаживания

Рис. 292. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-53228

Источником сжатого воздуха в приводе является
компрессор 9. Компрессор, регулятор давления 11, предохранитель 12 от замерзания конденсата, конденсационный
ресивер 20 составляют питающую часть привода, из которой очищенный сжатый воздух
под заданным давлением подается в необходимом количестве в остальные части пневматического тормозного привода и к другим потребителям сжатого
воздуха. Пневматический тормозной привод
разбит на автономные контуры, отделенные друг от друга защитными клапанами. Каждый контур дей ствует независимо от других контуров, в том числе и при возникновении неисправностей. Пневматический тормозной привод состоит из пяти контуров,
разделенных одним двойным и одним тройным защитными клапанами.

Контур I привода рабочих тормозных механизмов передней оси состоит из части тройного защитного клапана 17; ресивера 24 вместимостью 20 л с краном слива конденсата и датчиком 18 падения давления в ресивере, части двухстрелочного манометра 5; нижней секции двухсекционного тормозного крана 16; клапана 7 контрольного вывода (С); клапана 8 ограни чения давления; двух тормозных камер 1; тормозных механизмов передней оси тягача; трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопровод от нижней секции тормозного крана 16 до клапана 81 управления тормозными системами прицепа с двухпроводным приводом.

Контур II привода рабочих тормозных механизмов задней тележки состоит из части тройного защитного клапана 17; ресиверов 22 общей вместимостью 40 л с кранами 19 слива конденсата и датчиком 18 падения давления в ресивере; части
двухстрелочного манометра 5; верхней секции двухсекционного тормозного крана 16; клапана контрольного вывода (D) автоматического регулятора тормозных сил 30 с упругим элементом; четырех тормозных камер 26; тормозных механизмов задней тележки (промежуточного и заднего мостов); трубопроводов и шланга между этими аппаратами. В контур входит также трубопровод от верхней секции тормозного крана 16 к клапану 31 управления тормозными механизмами с двухпроводным приводом.

Контур III привода механизмов запасной и стояно
чной тормозных систем, а также, комбинированного привода тормозных механизмов прицепа (полуприцепа)
состоит из части двойного защитного клапана 13; двух ресиверов 25 общей вместимостью 40 л с краном 19 слива конденсата и датчиком 18 падения давления в ресиверах; двух клапанов 7 контрольного вывода (В и Е) ручного тормозного крана 2; ускорительного клапана 29; части двухмагистрального перепускного клапана 32; четырех пружинных энергоаккумуляторов 28 тормозных камер; датчика 27 падения давления в магистрали пружинных энергоаккумуляторов; клапана 31 управления тормозными механизмами прицепа с двухпроводным приводом; одинарного защитного клапана 35; клапана 34 управления тормозными механизмами прицепа с однопроводным приводом; трех разобщительных кранов 37 трех соединительных
головок; головки 38 типа А однопроводного привода тормозных механизмов прицепа и двух головок 39 типа “Палм” двухпроводного привода
тормозных механизмов прицепа; пневмоэлектри-
ческого датчика 33 “стоп-сигнала”, трубопроводов и шлангов между этими аппаратами. Следует отметить, что пневмоэлектрический датчик 33 в контуре установлен таким образом, что он обеспечивает включение ламп “стоп-сигнала” при торможении автомобиля не только запасной (стояночной) тормозной системой, но и рабочей, а также в случае выхода из строя одного из контуров последней.

Контур IV привода вспомогательной тормозной системы и других потребителей не имеет своего ресивера и состоит из части двойного защитного клапана 13; пневматического крана 4; двух цилиндров 23 привода
заслонок; цилиндра 10 привода рычага останова
двигателя; пневмоэлектрического датчика 14; трубопроводов
и шлангов между этими аппаратами.

От контура IV привода механизмов вспомогательной тормозной системы сжатый воздух поступает
к дополнительным (не тормозным) потребителям; пневмосигналу, пневмогидравлическому усилителю сцепления, управлению агрегатами трансмиссии и пр.

Контур V привода аварийного растормаживания не имеет своего ресивера и исполнительных органов.

Он состоит из части тройного защитного клапана 17; пневматического крана 4; части двухмагистрального перепускного клапана 32; соединяющих аппараты
трубопроводов и шлангов.

Пневматические тормозные приводы тягача и прицепа соединяют три магистрали: магистраль однопроводного
привода, питающая и управляющая (тормозная) магистрали двухпроводного привода.

На седельных тягачах соединительные головки 38 и
39 находятся на концах трех гибких шлангов указанных магистралей, закрепленных на поддерживающей штанге. На бортовых автомобилях головки 38 и 39 установлены на задней поперечине рамы.

Для улучшения влагоотделения в питающей части
тормозного привода автомобилей мод. 53212, 53213 на участке компрессор — регулятор давления дополнительно предусмотрен влагоотделитель, установленный на первой поперечине автомобиля в зоне интенсивного обдува.

С этой же целью на всех моделях автомобиля КамАЗ на участке предохранитель от замерзания — защитные клапаны предусмотрен конденсационный
ресивер вместимостью 20 л. На самосвале 55111 отсутствует аппаратура управления тормозными механизмами прицепа, разобщительные краны, соединительные
головки.

Для наблюдения за работой пневматического тормозного привода и своевременной сигнализации о его состоянии и возникающих неисправностях в кабине на щитке приборов имеются пять сигнальных лампочек, двухстрелочный манометр, показывающий
давление сжатого воздуха в ресиверах двух контуров (I и II) пневматического привода рабочей тормозной системы, и зуммер, сигнализирующий об
аварийном падении давления сжатого воздуха в ресиверах любого контура тормозного привода.

Механизм вспомогательной тормозной системы (рис.293).

Рис. 293. Механизм вспомогательной тормозной системы:

1 - корпус; 2 - рычаг поворотный; 3 - заслонка; 4 - вал

В приемных трубах глушителя установлены корпус 1 и заслонка 3, закрепленная на валу 4. На валу заслонки закреплен также поворотный рычаг 2, соединенный
со штоком пневмоцилиндра. Рычаг 2 и связанная
с ним заслонка 3 имеют два положения. Внутренняя полость корпуса сферическая. При выключении вспомогательной тормозной системы заслонка 3 устанавливается вдоль потока отработавших газов, а при
включении — перпендикулярно потоку, создавая
определенное противодавление в выпускных коллекторах.

Одновременно прекращается подача топлива.

Двигатель начинает работать в режиме компрессора.
