ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИКамаз / ПРИЛОЖЕНИЯ / ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ
К каждому автомобилю прилагается обязательный
комплект инструмента и принадлежностей,
состав
которого может изменяться в
соответствии
заказом — нарядом или по договору. Конкретная
комплектность указана в упаковочном
листе.
По желанию покупателя, оговоренному договором
на поставку, может быть установлено или
приложено
дополнительное снаряжение, к которому
относятся предпусковой подогреватель двигателя,
пневмосигнал, ремни безопасности, сиденье для
второго пассажира, огнетушитель,
противотуманные
фары; тент и каркас тента,
надставные борта
стяжные цепи, шанцевый инструмент (лопата,
топор,
одноручная пила, детали их закрепления), канистры
вместимостью 10 и 20 л, детали крепления
жест кого буксира и противооткатного клина.
Схема размещения инструмента
и принадлежностей
на автомобиле приведена на рис. 359.

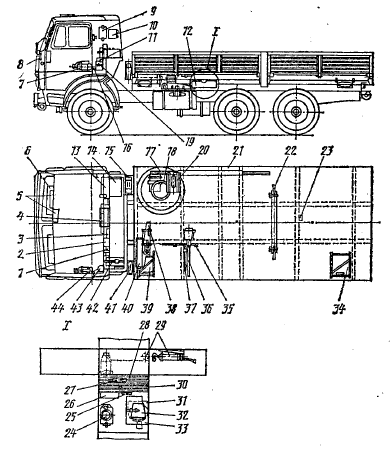

Рис. 359. Схема размещения инструмента и
принадлежностей:
1 - ящик для запасных частей; 2 - индивидуальные
средства защиты* водителя; 8 - футляр медицинской
аптечки; 4 - держатель ПНВ**; 5 - держатель ДП-ЗБ**; 6 -
противосолнечные козырьки; 7 - огнетушитель**;8 -
утеплитель передней части; 9 - ящик для запасных частей
(автомобиль мод. 53212 со спальным местом); 10 - футляр
медицинской аптечки (автомобиль мод. 53212 со спальным
местом); 11 -знак аварийной остановки; 12 -
инструментальный ящик; 18 - держатель ФВУ** (автомобиль
мод. 5320); 14 - держатель ФВУ (автомобиль мод. 53212);
15 - КС-20 (автомобиль мод. 5320); 16 - подпятник**; 17 -
запасное колесо; 18 - держатель СМУ; 19 - бачок для
питьевой воды**; 20 - держатель противоткатного клина**;
21 -санитарные носилки*; 22 -держатель жесткого буксира**; 23 -
установка фонаря подкузовной подсветки;
24 - гидравлический домкрат; 25 - переносная лампа; 26 - шинный манометр; 27 - топливоподкачивающий насос;
28 - шланг для прокачивания гидросистемы; 29 - смазочный
шприц; 30 - шланг для накачивания шин; 31 - комплект
инструмента с малой сумкой; 32 - брезентовое ведро**; 33
- комплект инструмента с большой сумкой; 34 - КС-20**
(автомобиль мод. 5320); 35 - пила** (автомобиль мод.
5320); 36 - лопата**: 37 - топор**; 38 - пила**
(автомобиль мод. 53212); 39 - КС-10** (автомобиль мод.
5320); 40 - держатель ДК-4Д**; 41 - КС-10** (автомобиль
мод. 53212); 42 - держатель ПНВ** (автомобиль мод. 53212
со спальным местом); 43 - запасной зажим; 44 - цепи
противоскольжения**
* На КамАЗе не изготовляется и не устанавливается.
** Устанавливается по требованию, оговоренному договором или заказом-нарядом.
На автомобилях моделей 5410, 54112, 5511, 55102 дом крат установлен в кабине.
Переносная лампа, шинный манометр, топливоподка
чивающий насос, шланг для прокачки гидросистемы,
смазочный шприц, шланг для
накачивания
шин, комплект инструмента с малой сумкой укладываются
в чехол инструментальной сумки за сиденье
пассажира.
Комплект инструмента с большой сумкой укладывается за сиденье водителя.
На автомобилях моделей 5410, 54112 шанцевый
инструмент устанавливается на грязевом
настиле, на
автомобилях моделей 5511, 55102 —на переднем борту.
