Снятие. Установите автомобиль над осмотровой канавой (на подъемник), поставьте упоры под
передние колеса и вывесите задний мост с одной или с двух сторон. Отпустите стояночный тормоз и
установите рычаг переключения передач в нейтральное положение. Отсоедините провода от
аккумуляторной батареи.

Снимите передний коврик пола, отверните рукоятку с рычага коробки передач и снимите чехол 7
(рис. 3-11).

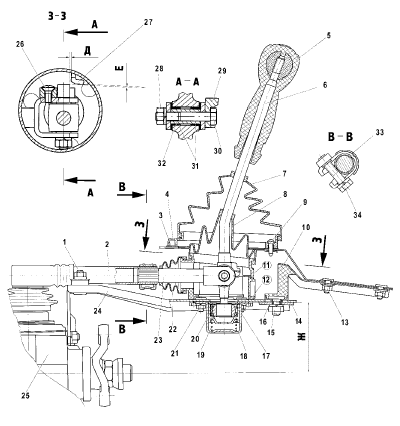

Рис. 3-11. Привод управления механизмом выбора передач:

1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – опора задняя;
11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления опоры задней; 14 – шайба опоры задней; 15 – гайка;
16 – кольцо распорное;
17 – стопорное кольцо;
18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол;
23 – наконечник тяги;
24 – пластина опорная;
25 – коробка передач;
26 – винт крепления блокировочного упора; 27 – накладка блокировки заднего хода; 28 – гайка болта крепления наконечника тяги; 29 – блокировочный упор; 30 – болт крепления наконечника тяги; 31 – втулки;
32 – дистанционная втулка; 33 – хомут тяги привода управления; 34 – болт хомута.

Отверните гайку 15, соединяющую опорную пластину 24 привода управления с задней опорой 10.

Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от
приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору и
снимите трубу вниз.

Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с
«массой» от картера сцепления и провода от выключателя фонаря.

Отсоедините рабочий цилиндр от картера сцепления. При этом цилиндр, соединенный с
трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле,
что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического
привода выключения сцепления.

Наденьте на эластичную муфту 3 (рис. 3-12) хомут 2 (А.70025) и затяните его. Это облегчит снятие и
последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный
вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

Рис. 3-12. Эластичная муфта соединения карданного вала с коробкой передач:

1 – гайки крепления фланца карданного вала к эластичной муфте; 2 – хомут А.70025;
3 – эластичная муфта;
4 – поперечина задней подвески двигателя.

Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его.

Отверните болты крепления крышки картера сцепления.

Отсоедините опору задней подвески двигателя от поперечины 4, а затем снимите поперечину, поддерживая коробку передач снизу.

Снимите привод управления коробки передач, для чего: • отверните три гайки крепления кронштейна к задней крышке коробки передач 25; • ослабив болт крепления хомута 34, разъедините тягу привода управления; • снимите привод управления коробки передач.

Поставьте под картер коробки передач домкрат, подставки или другую подходящую опору.

Шарнирным торцовым ключом А.55035 отверните болты крепления к двигателю и снимите коробку передач
вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал
коробки передач из переднего подшипника и из ступицы ведомого диска.

Предупреждение!

При снятии или установке коробки передач запрещается опирать конец первичного вала
на лепестки нажимной пружины сцепления, чтобы не деформировать нажимную пружину сцепления.

Установка коробки передач проводится в порядке, обратном снятию. Перед установкой нанесите
тонкий слой смазки ЛСЦ-15 (Литол-24) на шлицевой конец первичного вала и отцентрируйте оправкой
А.70081 ведомый диск сцепления (см. рис. 3-4).
