Нажимной диск сцепления с кожухом в сборе

1 – опорные кольца;
2 – нажимная диафрагменная пружина; 3 – кожух сцепления;
4 – нажимной диск;
5 – заклепка;
6 – соединительная пластина; 7 – балансировочные грузики; 8 – отверстия под установочные штифты; 9 – крепежные отверстия

Ведомый диск сцепления в сборе

1 – заклепка крепления фрикционных накладок; 2 – фрикционная накладка; 3 – пружинная пластина;
4 – заклепка;
5 – пластина демпфера;
6 – пружина демпфера;
7,14 – кольца фрикционные; 8 – упорное кольцо демпфера; 9 – ступица ведомого диска; 10 – пружинное кольцо демпфера; 11 – балансировочный грузик; 12 – упорный палец;
13 – ведомый диск;
В – размер 7,4 – 8,0 мм под нагрузкой 377,3 кгс; С – размер 1,5 мм, не менее

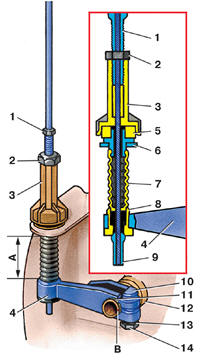

Регулировка привода выключения сцепления

1 – наконечник оболочки троса привода выключения сцепления; 2 – контргайка;
3 – резьбовая втулка;
4 – наружный рычаг вала выключения сцепления; 5 – демпфер;
6 – кронштейн;
7 – защитный чехол;
8 – вкладыш;
9 – наконечник троса;
10 – болт;
11 – вал рычага выключения сцепления; 12 – втулка вала;
13 – шайба 5;
14 – гайка;
А – расстояние между приливом на картере сцепления и торцом головки рычага 4; B – метка на торце вала

На автомобиле «Москвич» мод-2141-01 и всех его модификациях устанавливается сухое,
однодисковое сцепление с центральной нажимной диафрагменной пружиной и гасителем
крутильных колебаний (демпфером) на ведомом диске. Ведущей частью сцепления является неразборный узел, включающий в себя кожух, нажимной диск, нажимную пружину и ряд других деталей.

С 1998 г. на автомобили “Москвич” устанавливается сцепление “Лук” (Германия),
практически аналогичное по конструкции с отечественным, полностью взаимозаменяемое (в комплекте) с ним, но имеющее большие надежность и долговечность. В связи с тем, что фирма “Лук” не предусматривает ремонт узлов
сцепления в эксплуатации, а рекомендует только их замену, некоторые особенности
ремонта рассматриваются только применительно к сцеплению производства АО “Москвич”.

Привод выключения сцепления механический, тросовый.

Шариковый самоустанавливающийся подшипник находится в постоянном контакте с лепестками диафрагменной пружины, что позволяет уменьшить полный ход педали сцепления и обеспечить более полное выключение сцепления.

Уход за сцеплением заключается в проверке и регулировке рабочего хода рычага вала
выключения сцепления 4 (см. рис. Регулировка привода выключения сцепления), проверке состояния резиновых защитных чехлов троса и отсутствия заеданий троса в
оболочке из-за расслоений троса или его антифрикционной оболочки.
