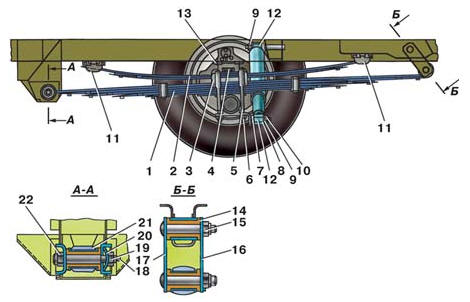

Задняя подвеска автомобиля мод. 2335-пикап

1 – основная задняя рессора; 2 – дополнительная задняя рессора; 3 – подкладка дополнительной рессоры; 4 – накладка дополнительной рессоры; 5 – стремянка;
6 – гайка стремянки;
7 – внутренняя чашка втулки амортизатора; 8 – наружная чашка втулки амортизатора; 9 – гайка крепления амортизатора; 10 – амортизатор задней подвески; 11 – буфер дополнительной рессоры; 12 – втулка амортизатора; 13 – буфер сжатия;
14 – втулка крепления задней рессоры; 15 – гайка пальца серьги; 16 – внутренняя щека серьги; 17 – наружная щека серьги с пальцами в сборе; 18 – палец переднего кронштейна задней рессоры; 19,22 – гайки пальца;
20 – сферическая шайба;
21 – втулка ушка задней рессоры

Задняя подвеска автомобиля – зависимая на двух продольных полуэллиптических
основных рессорах 1 с двумя продольными дополнительными рессорами ("подрессорниками") 2 с буферами 11, работающими совместно с гидравлическими телескопическими газонаполнеными амортизаторами 10 двустороннего действия и резиновыми буферами 13 хода сжатия.

Основным несущим элементом подвески является балка трубчатого сечения, сваренная
с фланцами крепления цапф колес и подушками крепления рессор.

Балка с помощью стремянок 5 через накладки 4 дополнительных рессор, подкладки 3
дополнительных рессор и накладки стремянок соединена с задними рессорами 1 и дополнительными рессорами 23.

Переднее ушко рессоры через резиновые втулки 14 соединено с кронштейном, приваренным к лонжерону кузова. Заднее ушко рессоры соединено с основанием кузова
через качающиеся серьги. Нижний палец серьги соединен с задним ушком рессоры, а
верхний установлен через резиновые втулки 14 во втулке, ввареной в задней части
лонжерона основания кузова.

Основные рессоры состоят из шести листов, изготовленных, стали 50 ХГА, соединенных
центральным болтом и двумя хомутами. Пять верхних листов рессоры выполнены из
полосы трапе-циевидной формы, четыре из них (кроме верхнего) имеют оттянутые концы. Нижний, шестой лист – прямоугольного сечения без оттяжки концов. Переднее
ушко коренного листа загнуто так, чтобы его центр лежал в плоскости, проходящей через
середину листа. Заднее ушко загнуто вверх от плоскости листа. В оба ушка коренного
листа запрессованы и развальцованны с обеих эторон тонкостенные стальные втулки.
Между концами листов установлены полиэтиленовые прокладки, а между хомутами и
листами – резиновые прокладки, что исключает появление скрипа и необходимость
смазки рессор.

Дополнительные рессоры 2 выполнены из двух листов (листы N3 и N4 основной рессоры)
.

Амортизаторы задней подвески гидравлические, телескопические, двустороннего действия, однотрубной конструкции, газонаполненные, крепятся своей нижней проушиной к пальцам накладок стремянок самостопорящимися гайками, а верхней проушиной – через резиновые втулки болтами и самостопорящимися гайками – к верхнему кронштейну, приваренному к основанию кузова. Амортизаторы имеют пластмассовые кожухи для защиты хромированных штоков от попадания дорожной грязи и для увеличения угловой жесткости задней подвески установленны наклонно в
поперечном направлении.

Предупреждение
В амортизаторах находится азот под высоким давлением – около 2,5 мПа. Эти амортизаторы не подлежат разборке и ремонту вне станций технического обслуживания
автомобилей, имеющих необходимое оборудование, без которого разборка амортизаторов недопустима в связи с возможностью получения опасных для жизни травм.

Ступица заднего колеса крепится к фланцу балки заднего моста таким же образом, как и
на автомобилях мод. 2141-01, 21412-01, 214122, 214123 (см. рис. Снятие ступицы со
щитом тормоза с балки задней подвески). Конструкция и условия работы ступичного
узла также полностью аналогичны вышеуказанным моделям.
