Стартер 4216.3708Москвич / Электрооборудование / Стартер 4216.3708

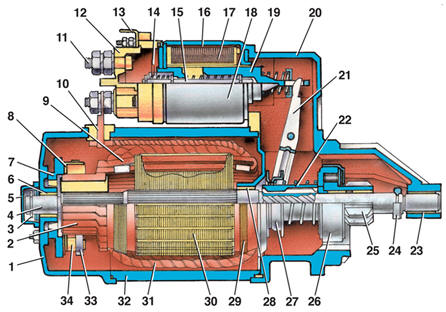

Стартер 4216.3708
1 – крышка со стороны коллектора;
2 – коллектор;
3 – стопорная шайба;
4 – вал якоря;
5 – колпак;
6, 23, 28 – втулка (подшипник);
7 – траверса;
8 – щеткодержатель щетки отрицательного вывода;
9 – обмотка якоря стартера;
10 – вывод обмотки возбуждения;
11 – контактный болт;
12 – крышка реле;
13 – контакт реле;
14 – контактная пластина;
15 – стержень якоря;
16 – втягивающая обмотка;
17 – удерживающая обмотка;
18 – тяговое реле;
19 – якорь реле;
20 – крышка со стороны привода;
21 – рычаг включения шестерни привода;
22 – шлицевая втулка;
24 – упорная шайба;
25 – шестерня привода маховика коленчатого вала;
26 – муфта;
27 – центрирующий диск;
29 – бандажное кольцо;
30 – якорь стартера;
31 – катушка обмотки возбуждения;
32 – корпус стартера;
33 – пружина щетки;
34 – щеткодержатель щетки положительного вывода
На двигателях 331, 3317 и 3313 установлен стартер 4216.3708, представляющий
собой
электродвигатель постоянного тока смешанного возбуждения с электромагнитным
тяговым реле 18, расположенным на корпусе стартера.
Стартер имеет четыре полюса с расположенными на них катушками 31 возбуждения,
которые соединены между собой попарно-параллельно.
Якорь 30 стартера вращается в трех бронзографитовых подшипниках 6, 23 и 28,
установленных в крышках 1 и 20. Крышки прикреплены к корпусу 32 стартера двумя
стяжными шпильками .
На задней крышке закреплена траверса 7, на которой укреплены два изолированных
щеткодержателя и два щеткодержателя, замкнутых на «массу». В щеткодержателях
помещены соответственно изолированные и замкнутые на «массу» щетки.
