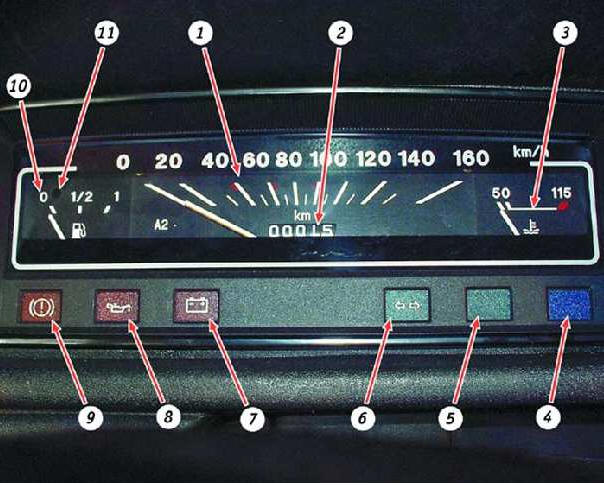

Комбинация приборов:

1 – спидометр
2 – счетчик пройденного пути 3 – указатель температуры охлаждающей жидкости 4 – контрольная лампа включения дальнего света фар 5 – контрольная лампа включения наружного освещения 6 – контрольная лампа включения указателей поворота и аварийной сигнализации 7 – контрольная лампа заряда аккумуляторной батареи 8 – контрольная лампа недостаточного давления масла 9 – контрольная лампа включения стояночного тормоза и недостаточного уровня тормозной жидкости
10 – указатель уровня топлива 11 – контрольная лампа резерва топлива

35. Спидометр показывает скорость автомобиля в
километрах в час. В
спидометр встроен счетчик пробега автомобиля.


36. На шкале указателя температуры охлаждающей жидкости в системе
охлаждения двигателя
нанесены деления,
соответствующие
температуре 50 и 115 °С. Красная зона
предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и
устранить причину
перегрева.


37. По указателю уровня топлива можно определить приблизительно количество топлива в баке. На шкале указателя нанесены
деления: 0 – пустой бак; 1/2 – полбака; 1 – полный бак. Рядом со шкалой указателя расположена контрольная лампа резерва топлива
(показана стрелкой). Она загорается красным
светом, если в баке
осталось 4–6 л бензина

38. Контрольная лампа включения стояночного
тормоза и недостаточного уровня тормозной жидкости загорается красным
мигающим светом при
поднятии рычага
стояночного тормоза и
горит непрерывно при
аварийном падении уровня тормозной жидкости в
бачке.


39. Контрольная лампа недостаточного давления масла загорается красным светом при падении
давления в системе смазки ниже допустимого.


40. Контрольная лампа заряда аккумуляторной
батареи загорается
красным светом при
отсутствии зарядного тока.

41. Контрольная лампа включения указателей
поворота и аварийной
сигнализации загорается зеленым мигающим светом при включении этих
сигналов.


42. Контрольная лампа включения наружного
освещения загорается
зеленым светом при его
включении.


43. При включении дальнего света фар загорается
синим светом контрольная лампа (правая в
комбинации приборов).


44. Для подключения к бортовой сети автомобиля лампы-переноски,
компрессора, пылесоса и других электроприборов, рассчитанных на рабочее напряжение 12–14 В, на
кронштейне щита передка установлена розетка.


45. Для подключения
электроприбора вставьте в розетку штекер его провода.
