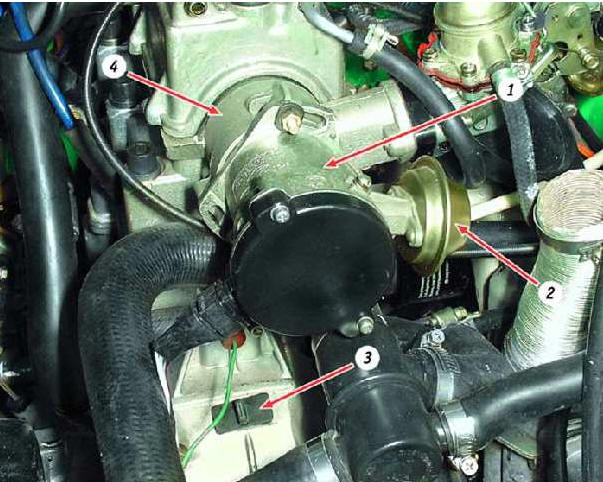

Расположение датчика момента искрообразования:

1 – датчик момента искрообразования 2 – вакуум-корректор
3 – заглушка люка в картере сцепления 4 – корпус привода вспомогательных агрегатов двигателя

ОБЩИЕ СВЕДЕНИЯ

Вам потребуются
ключ "на 10"
стробоскоп (прибор для проверки и установки момента зажигания карбюраторных двигателей) Перед началом работы

снимите воздушный фильтр (см. подраздел 3.9.). Угол опережения зажигания проверяют и устанавливают на холостом ходу двигателя
(при частоте вращения коленчатого вала 820–900 мин–1). Угол для ВАЗ-1111 должен
