Вывод формулы и определение передаточного числа рычажной тормозной передачиУАЗ 3163 Patriot / Интересные заметки / Автоматические тормоза подвижного состава / Расчёт колодочного тормоза 4-х осного рефрижераторного вагона / Вывод формулы и определение передаточного числа рычажной тормозной передачиСтраница 2
;

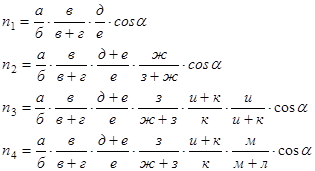

Направление силы образует угол α с направлением радиуса, проходящего через центр колеса и середину тормозной колодки, т.е. с направлением нормального движения колодки. Величина силы нажатия на третью тормозную колодку:
;
Для 4-й колодки:
;
Направление силы образует угол α с направлением радиуса, проходящего через центр колеса и середину тормозной колодки, т.е. с направлением нормального движения колодки. Величина силы нажатия на четвёртую тормозную колодку:
;
где - коэффициент силовых потерь рычажной передачи. Принимаем
;
- передаточное число к первой тормозной колодке;
- угол подвеса колодки, cos
=0,9848

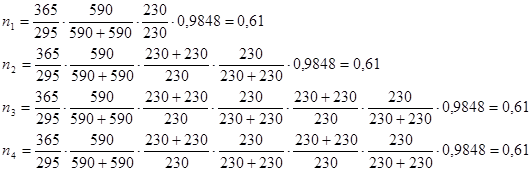

По изложенной выше методике определяют передаточное число для каждой отдельной колодки. Необходимо убедиться в том, что передаточные числа для каждой тормозной колодки в одной рычажной передачи одинаковы.
