На вашем автомобиле может быть установлена одна из двух панелей, показанных
на рис. 1 и 2.

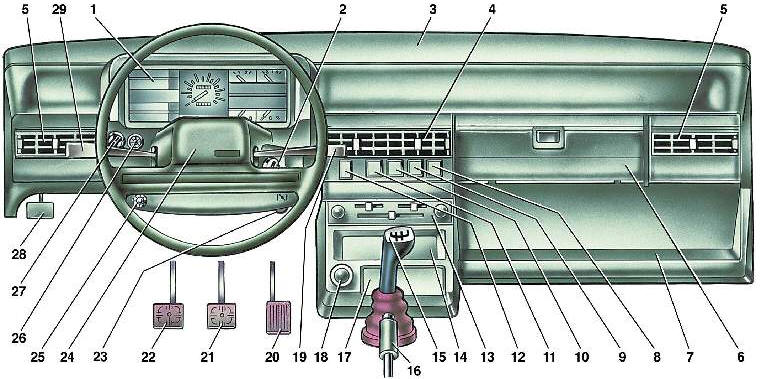

Рис.1. “Низкая” панель приборов

1. Комбинация приборов.

2. Выключатель зажигания.

3. Панель приборов.

4. Центральные сопла системы вентиляции и отопления салона.

5. Боковые сопла системы вентиляции и отопления салона.

6. Крышка вещевого ящика.

7. Полка.

8. Заглушка.

9. Выключатель обогрева стекла двери задка.

10. Выключатель задних противотуманных фонарей.

11. Выключатель аварийной сигнализации.

12. Центральный переключатель наружного освещения.

13. Пульт управления системой вентиляции и отопления салона.

14. Гнездо для радиоприемника.

15. Рычаг переключения передач.

16. Рычаг стояночного тормоза.

17. Пепельница.

18. Прикуриватель.

19. Рычаг переключения стеклоочистителей и омывателей.

20. Педаль акселератора.

21. Педаль тормоза.

22. Педаль сцепления.

23. Рукоятка прикрытия воздушной заслонки карбюратора.

24. Выключатель звукового сигнала.

25. Рукоятка сброса показаний счетчика суточного пробега.

26. Выключатель освещения приборов.

27. Ручка гидрокорректора фар.

28. Рычаг привода замка капота.

29. Рычаг переключения указателей поворота и света фар.

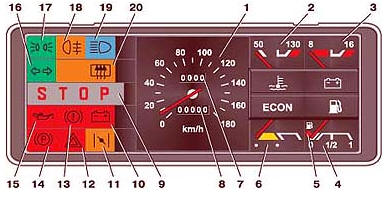

Рис. 1а. Комбинация приборов 1. Спидометр.

2. Указатель температуры охлаждающей жидкости.

3. Вольтметр.

4. Указатель уровня топлива.

5. Контрольная лампа резервного остатка топлива.

6. Эконометр.

7. Счетчик суточного пробега.

8. Счетчик суммарного пробега.

9. Контрольная лампа “STOP”.

10. Контрольная лампа заряда аккумуляторной батареи.

11. Контрольная лампа прикрытия воздушной заслонки карбюратора.

12. Контрольная лампа включения аварийной сигнализации.

13. Контрольная лампа падения уровня тормозной жидкости.

14. Контрольная лампа включения стояночного тормоза.

15. Контрольная лампа аварийного давления масла.

16. Контрольная лампа включения указателей поворота.

17. Контрольная лампа включения габаритных фонарей.

18. Контрольная лампа включения задних противотуманных фонарей.

19. Контрольная лампа включения дальнего света фар.

20. Контрольная лампа включения обогрева стекла двери задка.

ОБЩИЕ СВЕДЕНИЯ
В замке зажигания (см. п. 7) ключ может занимать следующие положения: 0 — все потребители выключены. Ключ не вынимается. Рулевое управление не заперто;
I — включено зажигание. Ключ не вынимается. Рулевое управление не заперто; II — включено зажигание и стартер. Ключ поворачивается до отказа по часовой стрелке,
преодолевая усилие пружины. Рулевое управление не заперто. В таком положении ключ
не фиксируется — для работы стартера его надо удерживать рукой. Сразу после пуска
двигателя ключ следует отпустить, и он под действием возвратной пружины вернется в
положение I.
В выключатель зажигания встроено устройство блокировки, которое не даст включить
стартер при работающем двигателе. Вы можете опять повернуть ключ в положение II
лишь после того, как вернете ключ в положение 0; III — зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заперто. Чтобы выключить противоугонное устройство, вставьте ключ в
выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните
ключ в положение 0.
Установите ручку гидрокорректора фар (см. п. 8) в одно из четырех положений в
зависимости от загрузки автомобиля: а) водитель либо водитель и пассажир на переднем сиденье; б) водитель и четыре пассажира; в) водитель, четыре пассажира и груз в багажном отделении; г) водитель и полная загрузка багажного отделения.

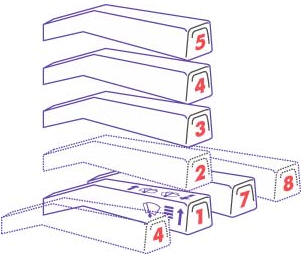

Рычаг переключателя указателей поворота и света фар (см. п. 13) можно установить в
одно из следующих положений: 1 – в этом положении все выключено. Можно включить ближний свет фар, переведя
центральный переключатель во второе фиксированное положение; 2 – переводя рычаг вниз, вы включаете указатели левого поворота. В комбинации
приборов загорится зеленым светом контрольная лампа 16. При этом рычаг не фиксируется и при отпускании вернется в положение I. Это удобно, когда руль поворачивается на небольшой угол, например при обгоне или смене полосы движения;
3 – если надо зафиксировать рычаг в положении левого поворота, переведите его
дальше вниз до упора. После возврата рулевого колеса в положение прямолинейного
движения рычаг автоматически вернется в положение I; 4 – переводя рычаг вверх, вы включаете указатели правого поворота. В комбинации
приборов загорится зеленым светом контрольная лампа 16. При этом рычаг не фиксируется и при отпускании вернется в положение I; 5 – если вы хотите зафиксировать рычаг в положении правого поворота, переведите его
вверх до упора. После возвращения рулевого колеса в положение прямолинейного движения рычаг автоматически вернется в положение I; 6 – если надо подать сигнал дальним светом фар (“поморгать”), несколько раз переведите рычаг на себя. В этом положении рычаг не фиксируется; 7 – при переводе рычага от себя включается дальний свет фар. Центральный переключатель наружного освещения должен находиться во втором фиксированном положении. При включении дальнего света фар в комбинации приборов загорится синим
светом контрольная лампа 19. В этом положении рычаг фиксируется.

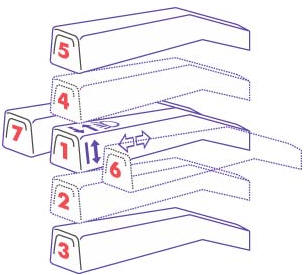

Рычаг переключателя стеклоочистителя и омывателя ветрового стекла (см. п. 14)
можно установить в одно из следующих положений: 1 – в этом положении все выключено; 2 – переведя рычаг вверх, вы включаете прерывистый режим работы стеклоочистителя. При этом рычаг не фиксируется и, когда вы его отпустите, возвращается в положение I; 3 – если надо зафиксировать рычаг в положении прерывистого режима работы стеклоочистителя, переведите его дальше вверх. Этим режимом удобно пользоваться
при мелком дожде или мороси; 4 – переводя рычаг вверх в следующее фиксированное положение, вы включаете малую
скорость работы стеклоочистителя; 5 – переводя рычаг еще выше в следующее фиксированное положение, вы включаете
большую скорость работы стеклоочистителя; 6 – если надо включить омыватель ветрового стекла, потяните рычаг на себя. В этом
положении рычаг не фиксируется. Одновременно с омывателем включится стеклоочиститель ветрового стекла. Если ваш автомобиль оборудован фароочистителями, то при включенных фарах в этом положении рычага включаются и
фароочистители;
7 – если требуется включить очиститель стекла двери задка, нажмите на рычаг от себя.
Это положение рычага фиксированное; 8 – если надо включить омыватель стекла двери задка, переведите рычаг от себя
дальше в нефиксированное положение. В этом положении рычага задний стеклоочиститель продолжает работать.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вещевой ящик
предназначен для хранения мелких предметов. Чтобы открыть его, поднимите
ручку замка вверх и
опустите крышку ящика.
Открытый ящик освещается изнутри лампой, которая горит только при
включенном зажигании.

2. Для включения
прикуривателя нажмите на ручку прикуривателя до
фиксации. Приблизительно через 20 с ручка со щелчком вернется в исходное
положение. Теперь выньте прикуриватель из гнезда. Повторно пользоваться
прикуривателем можно
через 30 с.

3. Чтобы открыть
пепельницу, потяните ее на себя.

4. Чтобы очистить
пепельницу, ее надо
вынуть. Для этого нажмите на пластину для гашения сигарет.

5. На рукоятке рычага нанесена схема
переключения передач.
Заднюю передачу можно
включать только после
полной остановки
автомобиля, через 3 с
после нажатия на педаль сцепления. При включении задней передачи рычаг
после прохождения
положения первой передачи перемещается с заметным сопротивлением.
Преодолевая это
сопротивление, доведите рычаг влево и вперед.

6. Чтобы включить
стояночный тормоз,
поднимите рычаг до упора вверх (при правильно
отрегулированном тормозе не более 8 щелчков). При этом загорится красным
светом контрольная лампа 14 в комбинации приборов. Чтобы выключить
стояночный тормоз,
потяните рычаг немного
вверх, нажав на кнопку на торце рукоятки рычага и опустите его до упора вниз.

7. Выключатель (замок) зажигания, объединенный с противоугонным
устройством, запирающим рулевое управление,
расположен с правой
стороны рулевой колонки.

8. Гидрокорректор служит для корректировки
направления пучка света фар в зависимости от
загрузки автомобиля.

9. Чтобы выключить
подсветку приборов,
поверните ручку
выключателя 26 против
часовой стрелки. Для
увеличения яркости
поверните ручку по часовой стрелке. Подсветка
приборов включается
одновременно с
габаритными фонарями.

10. Чтобы закрыть
воздушную заслонку
карбюратора, вытяните
рукоятку 23 полностью на себя. При этом в
комбинации приборов
загорится оранжевым
светом контрольная лампа 11.

11. Чтобы включить
аварийную сигнализацию, нажмите на кнопку
выключателя 11. При этом загораются мигающим
светом указатели поворота и контрольная лампа 12 в комбинации приборов
(красный свет). При
повторном нажатии на
кнопку сигнализация
отключится.

12. Чтобы включить задние противотуманные фонари, нажмите на кнопку
выключателя 10, при этом загорится оранжевым
светом контрольная лампа 18 в комбинации приборов. Повторным нажатием на
кнопку фонари выключают. Задние противотуманные
фонари можно включить,
только если горит ближний свет фар.

13. Рычаг переключателя указателей поворота и
света фар расположен на рулевой колонке слева.

14. Рычаг переключателя стеклоочистителя и
омывателя ветрового
стекла расположен на
рулевой колонке справа.

15. Чтобы включить обогрев стекла двери задка,
нажмите на кнопку
выключателя 9, при этом загорится оранжевым
светом контрольная лампа 20 в комбинации приборов. При повторном нажатии на кнопку обогрев
выключается. Обогрев
стекла двери задка
работает только при
включенном зажигании, при этом он потребляет
большую мощность. Во
избежание разряда
аккумуляторной батареи
рекомендуем включать
обогрев при работающем
двигателе и только на
время, необходимое для
очистки стекла.

16. По шкале спидометра определяют скорость
автомобиля в километрах в час. В спидометр встроены счетчики суммарного и
суточного пробега.
Счетчики показывают
пробег в километрах, а
последняя цифра — в
сотнях метров. Показания счетчика суточного пробега сбрасываются поворотом
рукоятки 25 по часовой
стрелке. Сброс показаний производят только на
неподвижном автомобиле.

17. По указателю уровня топлива можно
приблизительно определить количество бензина в баке. На шкале указателя
нанесены деления: 0 –
пустой бак; 1 – полный бак. В указатель встроена
контрольная лампа
резервного остатка
топлива. Она загорается оранжевым светом, если в баке осталось менее 4–6 л бензина.

18. Красная зона шкалы указателя температуры
охлаждающей жидкости
предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, необходимо остановиться, дать двигателю остыть и устранить причину
перегрева.

19. Контрольная лампа 10 заряда аккумуляторной
батареи загорается
красным светом при
включении зажигания и
гаснет сразу после пуска двигателя. Если лампа не гаснет после пуска
двигателя или загорается при работающем двигателе, то аккумуляторная батарея не заряжается.

20. Контрольная лампа 13 падения уровня тормозной жидкости загорается
красным светом при
падении уровня жидкости в бачке главного цилиндра тормоза ниже отметки “MIN” и при включении
стояночного тормоза (для контроля исправности).

21. По вольтметру
определяют напряжение в бортовой сети автомобиля. На шкале нанесены деления, соответствующие
напряжению 8 и 16 В. В
начале и конце шкалы есть красные зоны. Красная зона в начале шкалы указывает на разряд аккумуляторной батареи, а в конце шкалы — на перезаряд
аккумуляторной батареи.

22. Эконометр поможет выбрать наиболее
экономичный режим работы двигателя. Шкала
эконометра имеет две
зоны: белая зона
соответствует
экономичному режиму,
желтая — режиму высокого расхода топлива.

23. Контрольная лампа 15 аварийного давления масла загорается красным светом при недостаточном
давлении в системе смазки. Работа двигателя при
горящей контрольной лампе не допускается.

24. Контрольная лампа “STOP” 9 загорается
красным светом
одновременно с одной из трех контрольных ламп 10, 13 и 15. Если лампа “STOP” загорелась во время
движения автомобиля,
остановитесь, найдите и устраните причину
неисправности.

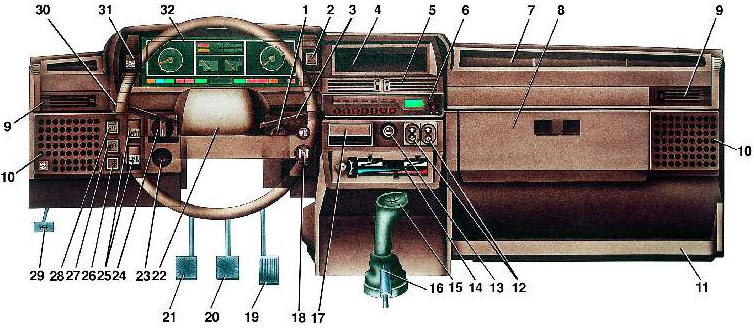

Рис. 2. “Высокая” панель приборов

1. Выключатель зажигания.

2. Выключатель аварийной сигнализации.

3. Рычаг переключения стеклоочистителей и омывателей.

4. Гнездо для радиоприемника.

5. Центральные сопла системы вентиляции и отопления салона.

6. Бортовой компьютер (устанавливается по комплектации).

7. Панель приборов.

8. Крышка вещевого ящика.

9. Боковые сопла системы вентиляции и отопления салона.

10. Облицовка громкоговорителя.

11. Полка.

12. Выключатели электростеклоподъемников (устанавливаются по комплектации).

13. Прикуриватель.

14. Пульт управления системой вентиляции и отопления салона.

15. Рычаг переключения передач.

16. Рычаг стояночного тормоза.

17. Пепельница.

18. Рукоятка прикрытия воздушной заслонки карбюратора.

19. Педаль акселератора.

20. Педаль тормоза.

21. Педаль сцепления.

22. Выключатель звукового сигнала.

23. Выключатель освещения приборов.

24. Гидрокорректор фар.

25. Выключатель обогрева передних сидений (устанавливаются по комплектации).

26. Выключатель задних противотуманных фонарей.

27. Выключатель противотуманных фар (устанавливаются по комплектации).

28. Выключатель обогрева стекла двери задка.

29. Рычаг привода замка капота.

30. Рычаг переключателя указателей поворота и света фар.

31. Переключатель наружного освещения.

32. Комбинация приборов.

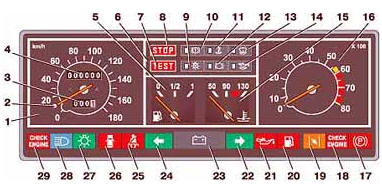

Рис. 2а. Комбинация приборов 1. Спидометр.

2. Рукоятка сброса показаний счетчика суточного пробега.

3. Счетчик суточного пробега.

4. Счетчик суммарного пробега.

5. Указатель уровня топлива.

6. Световая панель бортовой системы контроля.

7. Табло “TEST”.

8. Табло “STOP”.

9. Контрольная лампа выхода из строя ламп стоп-сигналов и габаритных огней.

10. Контрольная лампа падения уровня тормозной жидкости.

11. Контрольная лампа падения уровня охлаждающей жидкости.

12. Контрольная лампа износа колодок передних тормозов.

13. Контрольная лампа падения уровня в бачке омывателя.

14. Контрольная лампа падения уровня масла в картере двигателя.

15. Указатель температуры охлаждающей жидкости.

16. Тахометр.

17. Контрольная лампа включения стояночного тормоза.

18. Контрольная лампа “CHECK ENGINE” (“Проверьте двигатель”) системы впрыска*.

19. Контрольная лампа прикрытия воздушной заслонки карбюратора.

20. Контрольная лампа резервного остатка топлива.

21. Контрольная лампа аварийного давления масла в системе смазки двигателя.

22. Контрольная лампа включения указателей правого поворота.

23. Контрольная лампа заряда аккумуляторной батареи.

24. Контрольная лампа включения указателей левого поворота.

25. Контрольная лампа непристегнутых ремней безопасности*.

26. Контрольная лампа незакрытых дверей*.

27. Контрольная лампа включения габаритных огней.

28. Контрольная лампа включения дальнего света фар.

29. Контрольная лампа “CHECK ENGINE” (“Проверьте двигатель”) системы снижения токсичности*.

*Оборудование устанавливается по комплектации. Если оборудование не установлено, вместо ламп стоят заглушки.

ОБЩИЕ СВЕДЕНИЯ
В замке зажигания (см. п. 6) ключ может занимать следующие положения: 0 — все потребители выключены. Ключ не вынимается. Рулевое управление не заперто;
I — включено зажигание. Ключ не вынимается. Рулевое управление не заперто; II — включено зажигание и стартер. Ключ поворачивается до отказа по часовой стрелке,
преодолевая усилие пружины. Рулевое управление не заперто. В таком положении ключ
не фиксируется — для работы стартера его надо удерживать рукой. Сразу после пуска
двигателя ключ следует отпустить, и он под действием возвратной пружины вернется в
положение I.
В выключатель зажигания встроено устройство блокировки, которое не даст включить
стартер при работающем двигателе. Вы можете опять повернуть ключ в положение II
лишь после того, как вернете ключ в положение 0; III — зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заперто. Чтобы выключить противоугонное устройство, вставьте ключ в
выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните
ключ в положение 0.
Установите ручку гидрокорректора фар (см. п. 7) в одно из четырех положений в
зависимости от загрузки автомобиля: водитель либо водитель и пассажир на переднем сиденье; водитель и четыре пассажира; водитель, четыре пассажира и груз в багажном отделении; водитель и полная загрузка багажного отделения.

Рычаг переключателя указателей поворота и света фар (см. п. 13) можно установить в
одно из следующих положений: 1 – в этом положении все выключено. Можно включить ближний свет фар, переведя
центральный переключатель во второе фиксированное положение; 2 – переводя рычаг вниз, вы включаете указатели левого поворота. В комбинации
приборов загорится зеленым светом контрольная лампа 16. При этом рычаг не фиксируется и при отпускании вернется в положение I. Это удобно, когда руль поворачивается на небольшой угол, например при обгоне или смене полосы движения;
3 – если надо зафиксировать рычаг в положении левого поворота, переведите его
дальше вниз до упора. После возврата рулевого колеса в положение прямолинейного
движения рычаг автоматически вернется в положение I; 4 – переводя рычаг вверх, вы включаете указатели правого поворота. В комбинации
приборов загорится зеленым светом контрольная лампа 16. При этом рычаг не фиксируется и при отпускании вернется в положение I; 5 – если вы хотите зафиксировать рычаг в положении правого поворота, переведите его
вверх до упора. После возвращения рулевого колеса в положение прямолинейного движения рычаг автоматически вернется в положение I; 6 – если надо подать сигнал дальним светом фар (“поморгать”), несколько раз переведите рычаг на себя. В этом положении рычаг не фиксируется; 7 – при переводе рычага от себя включается дальний свет фар. Центральный переключатель наружного освещения должен находиться во втором фиксированном положении. При включении дальнего света фар в комбинации приборов загорится синим
светом контрольная лампа 19. В этом положении рычаг фиксируется.

Рычаг переключателя стеклоочистителя и омывателя ветрового стекла (см. п. 15)
можно установить в одно из следующих положений: 1 – в этом положении все выключено; 2 – переведя рычаг вверх, вы включаете прерывистый режим работы стеклоочистителя. При этом рычаг не фиксируется и, когда вы его отпустите, возвращается в положение I; 3 – если надо зафиксировать рычаг в положении прерывистого режима работы стеклоочистителя, переведите его дальше вверх. Этим режимом удобно пользоваться
при мелком дожде или мороси; 4 – переводя рычаг вверх в следующее фиксированное положение, вы включаете малую
скорость работы стеклоочистителя; 5 – переводя рычаг еще выше в следующее фиксированное положение, вы включаете
большую скорость работы стеклоочистителя; 6 – если надо включить омыватель ветрового стекла, потяните рычаг на себя. В этом
положении рычаг не фиксируется. Одновременно с омывателем включится стеклоочиститель ветрового стекла. Если ваш автомобиль оборудован фароочистителями, то при включенных фарах в этом положении рычага включаются и
фароочистители;
7 – если требуется включить очиститель стекла двери задка, нажмите на рычаг. Это
положение рычага фиксированное; 8 – если надо включить омыватель стекла двери задка, переведите рычаг от себя
дальше в нефиксированное положение. В этом положении рычага также включается задний стеклоочиститель.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вещевой ящик
предназначен для хранения мелких предметов. Чтобы открыть его, надавите
пальцами на две кнопки
замка и откиньте крышку ящика вниз. Открытый ящик освещается изнутри
лампой (только при
включенном зажигании).

2. Для включения
прикуривателя нажмите на ручку прикуривателя до
фиксации. Приблизительно через 20 с ручка со щелчком вернется в исходное
положение. Теперь выньте прикуриватель из гнезда. Повторно пользоваться
прикуривателем можно
через 30 с.

3. Чтобы открыть
пепельницу, потяните ее на себя.

4. Чтобы очистить
пепельницу, ее надо
вынуть. Для этого нажмите на пластину для гашения сигарет.

5. На рукоятке рычага нанесена схема
переключения передач.
Заднюю передачу надо
включать только после
полной остановки
автомобиля через 3 с
после нажатия на педаль сцепления. При включении задней передачи рычаг
после прохождения
положения первой передачи перемещается с заметным сопротивлением.
Преодолевая это
сопротивление, доведите рычаг влево и вперед.

6. Выключатель (замок) зажигания, объединенный с противоугонным
устройством, запирающим рулевое управление,
расположен с правой
стороны рулевой колонки.

7. Гидрокорректор фар служит для корректировки направления пучка света фар в зависимости от
загрузки автомобиля.

8. Чтобы включить
стояночный тормоз,
поднимите рычаг до упора вверх (при правильно
отрегулированном тормозе не более 8 щелчков). При этом загорится красным
светом контрольная лампа 17 в комбинации приборов.

9. Чтобы выключить
стояночный тормоз,
немного потяните рычаг
вверх, нажмите на кнопку на торце рукоятки рычага и опустите его до упора вниз.

10. Чтобы закрыть
воздушную заслонку
карбюратора, вытяните
ручку на себя. На панели приборов загорится
оранжевым светом
контрольная лампа 19.

11. Нажатием на нижнюю часть клавиши
центрального
переключателя наружного освещения до первого
фиксированного положения включаются габаритные
огни и фонари освещения номерного знака. При этом загорается зеленым светом контрольная лампа 27 в
комбинации приборов.
Нажатием на клавишу до
второго фиксированного
положения дополнительно включают ближний свет
фар.

12. Чтобы включить обогрев стекла двери задка,
нажмите на кнопку
выключателя, при этом в ней загорится лампа. При повторном нажатии обогрев выключается. Обогрев
стекла работает только
при включенном зажигании. При включенном обогреве заднего стекла расходуется большая мощность. Во
избежание разряда
аккумуляторной батареи
рекомендуем включать
обогрев при работающем
двигателе и только на
время, необходимое для
очистки стекла.

13. Рычаг переключателя указателей поворота и
света фар расположен на рулевой колонке слева.

14. Чтобы выключить
подсветку приборов,
поверните ручку против
часовой стрелки. Для
увеличения яркости
поверните ручку по часовой стрелке. Подсветка
приборов включается
одновременно с
включенными габаритными фонарями.

15. Рычаг переключателя стеклоочистителя и
омывателя ветрового
стекла расположен на
рулевой колонке справа.

16. Для включения
аварийной сигнализации
нажмите на кнопку
выключателя, при этом
загораются мигающим
светом указатели
поворотов и лампа в кнопке выключателя. При
повторном нажатии
сигнализация отключается.

17. Чтобы включить задние противотуманные фонари, нажмите на кнопку
выключателя, при этом в ней загорится лампа. При повторном нажатии фонари выключаются. Задние
противотуманные фонари
можно включить, если горит ближний свет фар.
18. Если автомобиль укомплектован противотуманными фарами, для их включения нажмите на кнопку выключателя 27. Противотуманные фары включаются только при зажженных фарах или габаритных фонарях. При повторном нажатии на кнопку фары выключаются. Если автомобиль укомплектован подогревом передних сидений, для его
включения нажмите на нижнюю часть клавиши выключателя 25 — в ней загорится лампа. Нажатием на верхнюю часть клавиши подогрев выключают. Часть автомобилей укомплектована стеклоподъемниками с электроприводом. При нажатии на нижнюю часть клавиши выключателя 12 стекло опускается, на верхнюю часть — поднимается. При отпускании клавиши электропривод отключается.

19. Шкала спидометра показывает скорость
автомобиля в километрах в час. В спидометр встроены счетчики суммарного и
суточного пробега
автомобиля, которые
показывают пробег
автомобиля в километрах, а последняя цифра — в
сотнях метров. Показания счетчика суточного пробега сбрасываются поворотом
рукоятки по часовой
стрелке. Сброс показаний производят только на
неподвижном автомобиле.

20. По указателю уровня топлива можно определить приблизительное
количество бензина в баке. На шкале указателя
нанесены деления: 0 –
пустой бак; 1/2 – полбака; 1 – полный бак. Если в баке осталось менее 4–6 л
бензина, в комбинации
приборов загорится
оранжевым светом
контрольная лампа 20
резервного остатка
топлива.

21. На шкале указателя температуры охлаждающей жидкости нанесены
деления, соответствующие значениям 50, 90 и 130 °С. Красная зона
предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, надо остановиться, дать двигателю остыть и
попытаться устранить
причину перегрева.

22. Тахометр показывает частоту вращения
коленчатого вала
двигателя. Показания
тахометра нужно умножить на 100. Красная зона на шкале тахометра
показывает опасную
частоту, а желтая зона
предупреждает о
приближении к опасной
частоте вращения.

23. Контрольная лампа 21 аварийного давления масла загорается красным светом при недостаточном
давлении в системе смазки двигателя.
24. Контрольная лампа 25 загорается красным светом, если не пристегнут ремень
безопасности водителя. Устанавливается по комплектации. Контрольная лампа 26 (рис. 2) незакрытых дверей загорается красным светом, если не закрыта одна из
боковых дверей. Устанавливается по комплектации. Контрольные лампы “CHECK ENGINE” (“Проверьте двигатель”) 18 системы впрыска и 29 системы снижения токсичности загораются красным светом при включении зажигания и гаснут сразу после пуска двигателя (только на автомобилях с системой впрыска топлива). Если
лампы не гаснут или мигают после пуска двигателя либо загораются при работающем
двигателе, остановите двигатель и устраните причину неисправности.
