Разборка и сборкаChevrolet Niva / Электрооборудование / Разборка и сборка
Разборка стартера выполняется в следующем порядке.
Отверните гайку на нижнем контактном болту тягового реле 5 (рис. 7-17) и
отсоедините от него
вывод положительных щеток. Отверните винты крепления тягового реле и снимите
его. Отсоедините якорь
4 реле от рычага привода.

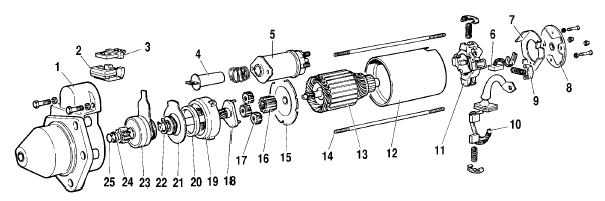

Рис. 7-17. Детали стартера:
1 – крышка со стороны привода;
2 – уплотнительная прокладка;
3 – кронштейн рычага;
4 – якорь тягового реле;
5 – тяговое реле;
6 – «отрицательная» щетка;
7 – прокладка;
8 – задняя крышка;
9 – фиксатор щетки;
10 – «положительные» щетки в сборе с соединительной шиной;
11 – щеткодержатель;
12 – статор;
13 – якорь;
14 – стяжная шпилька;
15 – опора вала якоря;
16 – центральная шестерня;
17 – планетарная шестерня;
18 – вал привода с водилом;
19 – шестерня с внутренним зацеплением;
20 – уплотнительное кольцо;
21 – опора вала привода с вкладышем;
22 – стопорное кольцо;
23 – привод в сборе;
24 – ограничительное кольцо;
25 – стопорное кольцо.
Отверните гайки стяжных шпилек 14 и отсоедините от корпуса статора заднюю
крышку 8 с
щеткодержателем 11. При необходимости можно снять щеткодержатель, отвернув два
винта его крепления
к крышке. Чтобы вынуть из щеткодержателя щетки с пружинами, необходимо снять
фиксаторы 9.
Отсоедините статор 12 с якорем 13 и опорой 15 вала якоря от крышки 1 со стороны привода.
Снимите с вала центральную шестерню 16 редуктора, выньте из корпуса статора опору вала якоря, а затем якорь.
Снимите с водила планетарные шестерни 17. Извлеките из крышки 1 вал 18 в сборе с
приводом 23,
с опорой 21 и шестерней 19. Снимите с рычага уплотнительную прокладку 2 и
кронштейн 3 рычага.
Для снятия привода с вала снимите стопорное кольцо 25, расположенное под
ограничительным
кольцом 24. Затем, сняв стопорное кольцо 22, можно снять опору 21 вала привода,
уплотнительное кольцо
20 и шестерню 19.
Для разборки тягового реле отверните винты крепления его крышки и отпаяйте
выводы обмоток от
штекера «50» и от шины, закрепленной на нижнем контактном болту тягового реле.
После разборки продуйте детали стартера (кроме деталей редуктора) сжатым воздухом и протрите.
Сборка стартера выполняется в порядке обратном разборке.
Перед сборкой смажьте моторным маслом шестерню привода, винтовые шлицы вала
привода и
вкладыши крышек и опор валов. Шестерни редуктора смажьте консистентной смазкой
Литол-24.
