Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)ВАЗ 2110 / Тормозная система / Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

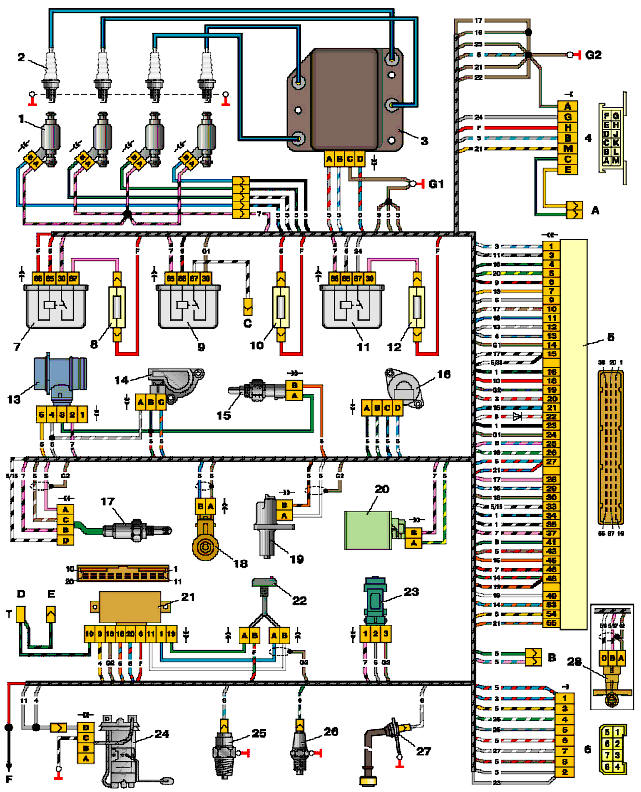

Схема соединений системы управления двигателями 2111 и 2112 с распределенным
впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры М1.5.4N,
«Январь-5.1») автомобилей ВАЗ-21102, -21103
1 – форсунки
15 – датчик температуры охлаждающей жидкости
2 – свечи зажигания
16 – регулятор холостого хода
3 – модуль зажигания
17 – датчик кислорода
4 – колодка диагностики
18 – датчик детонации
5 – контроллер
19 – датчик положения коленчатого вала
6 – колодка, присоединяемая к жгуту проводов панели приборов
20 – электромагнитный клапан продувки адсорбера
7 – главное реле
21 – блок управления иммобилайзера
8 – предохранитель, соединенный с главным реле
22 – индикатор состояния иммобилайзера
9 – реле электровентилятора
23 – датчик скорости автомобиля
10 – предохранитель, соединенный с реле электровентилятора
24 – электробензонасос с датчиком уровня топлива
11 – реле электробензонасоса
25 – датчик контрольной лампы давления масла
12 – предохранитель, соединенный с реле электробензонасоса
26 – датчик указателя температуры охлаждающей жидкости
13 – датчик массового расхода воздуха
27 – датчик уровня масла
14 – датчик положения дроссельной заслонки
28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем)
А - колодка, присоединяемая к жгуту проводов антиблокировочной системы
тормозов (АБС)
В - колодка, присоединяемая к жгуту проводов кондиционера
С - колодка, присоединяемая к жгуту проводов электровентилятора
D - провода, присоединяемые к выключателю зажигания (лампа подсветки)
Е - колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя
зажигания (при установке иммобилайзера)
F - к клемме «+» аккумуляторной батареи
G1, G2 - точки заземления
На схеме применяется обозначение номера элемента схемы, к которому
присоединяется данный провод, например «-4-». В некоторых случаях кроме
обозначения номера элемента приводится через косую дробь и номер контакта,
например «-5/15-». На схеме не показаны точки соединения розово-черных, красных
и
зеленого с красной полоской проводов.
