Капот - Снятие, установка и регулировка положения капотаChevrolet Niva / Кузов / Капот - Снятие, установка и регулировка положения капота
Капот (рис. 8-8) навешивается на петли по заднему краю передка кузова. В
передней части
устанавливается замок, а на капоте – фиксатор 5 и крючок 4, предупреждающий
открывание капота при
движении автомобиля. В открытом положении капот удерживается упором.

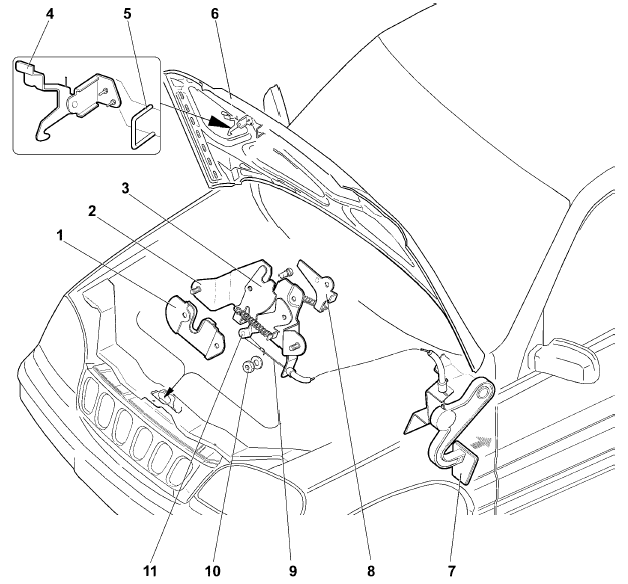

Рис. 8-8. Замок капота:
1 – усилитель;
2 – корпус замка;
3 – ротор;
4 – крючок;
5 – фиксатор замка;
6 – капот;
7 – рукоятка привода замка;
8 – выталкиватель;
9 – трос привода замка;
10 – гайка;
11 – рычаг привода.
Привод замка тросовый, рукоятка 7 замка расположена внутри салона с левой
стороны под панелью
приборов.
Поднимите капот, зафиксируйте его упором в открытом положении.
Отсоедините клемму «минус» от аккумуляторной батареи.
Снимите обивку капота и извлеките из полости жгут проводов.
Снимите два жиклера омывателя, отсоедините подающую трубку от тройника.
Отсоедините поводок 9 тяги привода замка капота от рычага 7 и рычага 11 привода замка.
Отверните гайки 10 и снимите замок капота.
Выверните два буфера.
Отверните четыре болта крепления петель капота к кузову и снимите капот.
Установку капота выполняйте в обратном порядке. При установке отрегулируйте
положение капота
за счет увеличенных отверстий в петлях.
