Омыватели стеколChevrolet Niva / Кузов / Омыватели стекол
Схема омывателей ветрового стекла показана на рис. 8-24. Бачок 2 омывателя
имеет две ниши
крепления электронасосов 3 омывателей ветрового стекла и стекол передних фар.

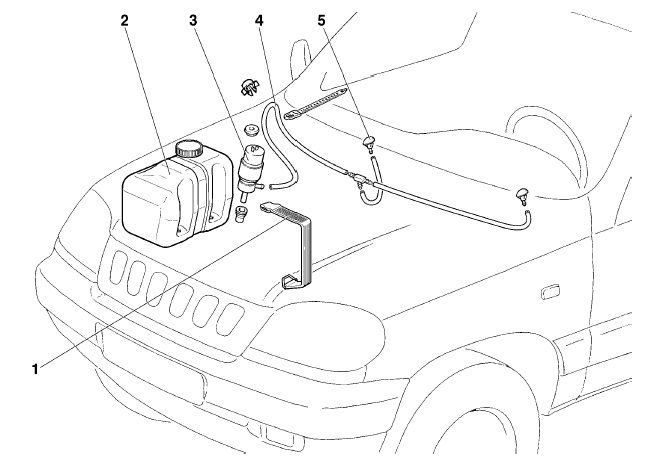

Рис. 8-24. Схема омывателей ветрового стекла:
1 – ремень крепления бачка омывателя; 2 – бачок омывателя ветрового стекла; 3 – электронасос омывателя; 4 – шланг к жиклерам омывателя; 5 – жиклер.
Для снятия жиклера 5 поднимите капот, отсоедините подающую трубку 6 от
тройника 7. Сожмите
защелки пластмассового корпуса и, подцепив жиклер сверху отверткой, выньте его.
При установке жиклера вставьте его резко корпусом в отверстие капота.
Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса.
Для этого вставьте иголочку в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
Для омывания стекла двери задка имеется отдельный бачок 6 (рис. 8-25),
установленный в нише
двери задка.
Для снятия бачка отверните крышку 4, снимите обивки 3 (см. рис. 8-17), 4, 12 и
10. Отсоедините
подающую трубку 2 (см. рис. 8-25) от электронасоса 5. Отверните два
самонарезающих винта 1 и снимите
бачок в сборе с насосом.

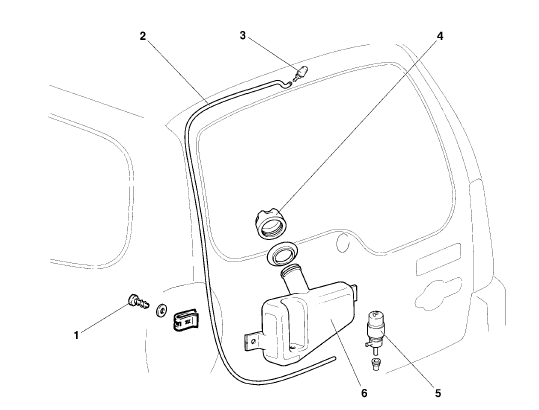

Рис. 8-25. Схема омывателей стекла двери задка:
1 – винт;
2 – шланг подвода жидкости к жиклерам;
3 – жиклер;
4 – пробка бачка омывателя стекла двери задка;
5 – электронасос;
6 – бачок омывателя стекла двери задка.
