Ветровое и задние окна кабины
Ветровое окно кабины состоитит из двух V-образно
расположенных, стекол. Стекла ветрового
окна —
плоские, трехслойные, типа “триплекс” (два полированных
стекла с прозрачной, бесцветной
пластмассовой
пленкой между ними). Применение такого
стекла, повышает безопасность для водителя
и пассажиров,
так как при ударе стекло трескается,
но
осколки не отделяются от пластмассовой
пленки.
Стекло ветрового окна укреплено
по проему окна
специальным резиновым уплотнителем.
Сечение и
твердость уплотнителя подобраны таким образом, что
обеспечивается надежное крепление стекла и гермети
чность соединения. Уплотнитель плотно прилегает
к стеклу и проему по всему контуру и не пропускает
воду. Кроме того, для лучшей герметизации, места
уплотнения со стеклом и с проемом ветрового
окна по
всему контуру (или в нижней половине контура)
промазаны герметизирующей
пастой.
Средняя стойка ветрового окна выполнена съемной.
Она вставляется в перемычку уплотнителя ветрового
окна. От выпадания из уплотнителя
стекла
предохраняют замок средней стойки уплотнителя
и
окантовка уплотнителя.
Два задних окна кабины имеют закаленные
полированные
стекла.
Устройство для очистки и обмыва ветровых стекол (рис. 250)

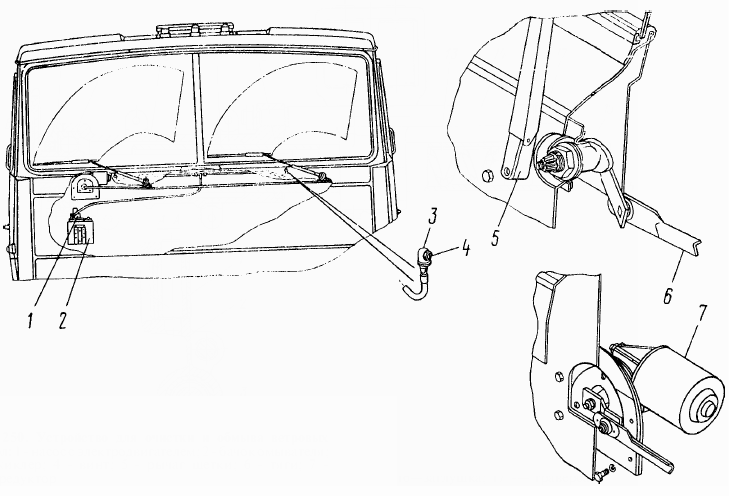

Рис. 250. Устройство для очистки и обмыва ветровых стекол:
1 - насос с электродвигателем; 2 - бачок омывателя; 3 - жиклер; 4 - винт; 5 - рычаг щетки; 6 - тяги; 7 - моторедуктор
включает в себя электрические стеклоочиститель
и омыватель. Для приведения в действие
насоса 1 стеклоомывателя нажмите клавишу
на панели
выключателей в кабине и удерживайте
ее в этом
положении не более 10 c. При этом жидкость из
бачка 2 подается к жиклерам 8, через которые
разбрызгивается на ветровые
стекла. После опускания
клавиша возвращается в исходное
положение.
Для включения стеклоочистителя нажмите клавишу
трехпозиционного переключателя. При первом
положении переключателя стеклоочиститель
обеспечивает 20...45 двойных ходов рычагов
со щетками
в мин, при втором положении — не менее 45 с
разностью между первой и второй скоростями не
менее 15 двойных ходов в мин.
В выключенном положении переключателя происходит автоматическая укладка щеток в исходное положение.
