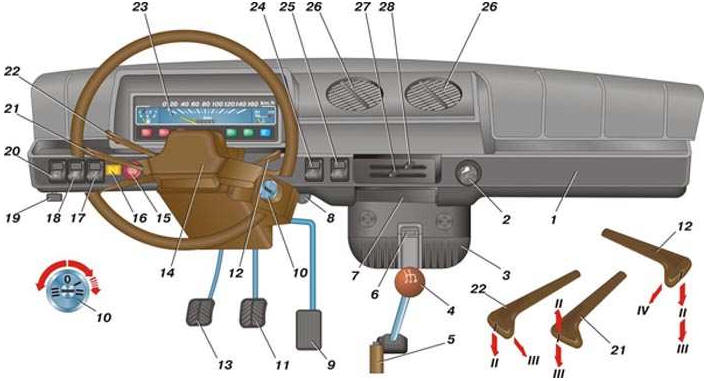

Органы управления автомобиля ВАЗ-1111:

1 – панель приборов
2 – прикуриватель
3 – кожух отопителя
4 – рычаг переключения передач 5 – рычаг стояночного тормоза 6 – ручка крышки кожуха отопителя 7 – пепельница
8 – ручка управления воздушной заслонкой карбюратора 9 – педаль акселератора
10 – выключатель (замок) зажигания 11 – педаль тормоза
12 – рычаг переключателя стеклоочистителя 13 – педаль сцепления
14 – выключатель звукового сигнала 15 – выключатель аварийной сигнализации 16 – контрольная лампа прикрытия воздушной заслонки карбюратора 17 – выключатель противотуманного фонаря 18 – выключатель обогрева заднего стекла 19 – ручка привода замка капота 20 – выключатель очистителя заднего стекла 21 – рычаг переключателя света фар 22 – рычаг переключателя указателей поворота 23 – комбинация приборов 24 – переключатель наружного освещения 25 – переключатель вентилятора отопителя 26 – дефлектор
27 – рычаг управления краном отопителя 28 – рычаг управления крышкой люка воздухопритока

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На рукоятке рычага переключения передач
нанесена схема
переключения. Заднюю
передачу включайте только при полностью
остановленном
автомобиле.


2. Для включения задней передачи нажмите на рычаг до упора вниз и
переместите его в крайнее правое положение. Затем подайте рычаг назад.


3. Выключатель (замок) зажигания, объединенный с противоугонным
устройством, расположен с правой стороны рулевой
колонки. Ключ в замке
может занимать одно из
четырех положений.



4. Положение "III" – зажигание выключено. Ключ вынимается. При вынутом ключе рулевое управление заблокировано. Для
выключения
противоугонного
устройства нужно
вставить ключ в
выключатель зажигания и, слегка поворачивая
рулевое колесо вправо-
влево, повернуть ключ из положения "III" по часовой стрелке.


5. Положение "0"– все выключено. Ключ не
