Замена наружного наконечника рулевой тяги и защитного чехла шарового шарнираОКА / Рулевое управление / Замена наружного наконечника рулевой тяги и защитного чехла шарового шарнира

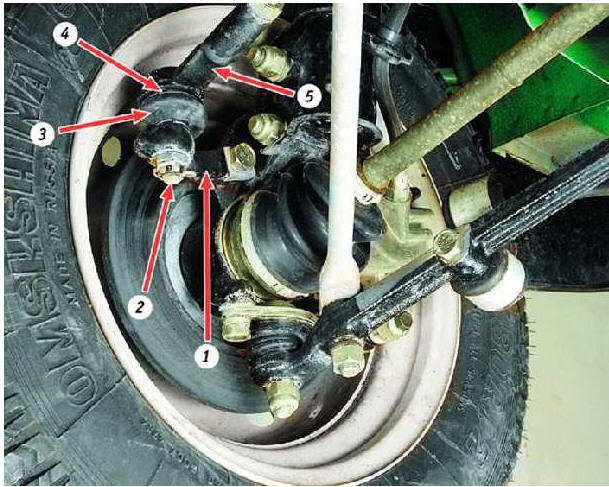

Наконечник рулевой тяги:
1 - поворотный рычаг
2 - шаровой палец
3 - защитный чехол
4 - верхнее стопорное кольцо
5 - наконечник рулевой тяги
ОБЩИЕ СВЕДЕНИЯ
Вам потребуются
ключи "на 10", "на 19"
съемник для выпрессовки пальца шарового шарнира
пассатижи
отвертка
Перед началом работы
Снимите соответствующее колесо.
При увеличении свободного хода рулевого колеса или
значительном повышении усилия, необходимого для его
поворота, проверьте осевой и радиальный зазоры в
шаровых шарнирах рулевых тяг. Если ощущается
свободный ход в шарнире или появилась коррозия на
шаровом пальце, замените шаровой шарнир в сборе с
наконечником.
Обязательно замените рваный защитный чехол шарового шарнира. Иначе, попавшие в
шарнир грязь и вода быстро выведут его из строя. Заменить чехол можно не снимая
наконечник с тяги.
