Задний тормозной механизм - Ремонт колесного цилиндра
ОКА / Тормозная система / Задний тормозной механизм - Ремонт колесного цилиндра

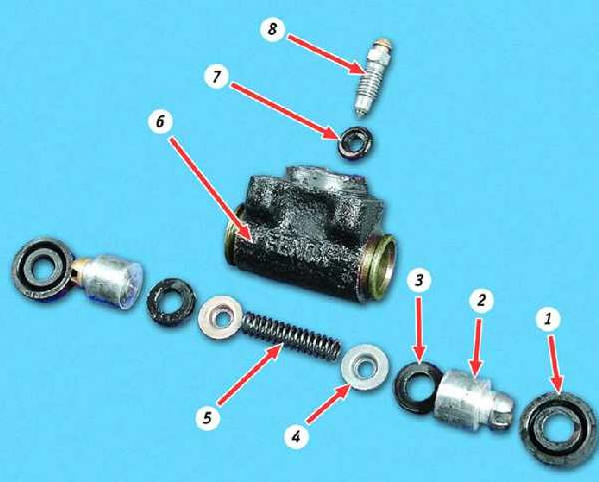

Детали колесного цилиндра:
Детали колесного цилиндра:

1 – защитный колпак
2 – поршень
3 – уплотнительное кольцо 4 – чашка пружины
5 – пружина
6 – корпус цилиндра
7 – уплотнительное кольцо клапана 8 – клапан выпуска воздуха

ОБЩИЕ СВЕДЕНИЯ

Вам потребуются
ключ "на 8"
чистая тормозная жидкость

Перед началом работы
Снимите колесный цилиндр (см. подраздел 7.2.2.). Детали колесного цилиндра можно заменить, не снимая цилиндр с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с обеих сторон


1. Снимите с обеих сторон цилиндра защитные
колпаки.

2. Выньте из цилиндра оба


2. Выньте из цилиндра оба поршня.

3. Вытолкнув из поршня


3. Вытолкнув из поршня пружину...

4. ...снимите


4. ...снимите
уплотнительное кольцо с одной стороны.

5. Таким же способом


5. Таким же способом снимите уплотнительное
кольцо с другой стороны.

6. Выньте из цилиндра


6. Выньте из цилиндра пружину с чашками.

7. Снимите чашки с


7. Снимите чашки с
пружины.

8. Выверните клапан


8. Выверните клапан
выпуска воздуха.

9. Снимите с клапана


9. Снимите с клапана уплотнительное кольцо.

10. Тщательно очистите от


10. Тщательно очистите от грязи и промойте чистой тормозной жидкостью все детали колесного цилиндра.

11. Осмотрите зеркало


11. Осмотрите зеркало цилиндра...

12. ...и поршень цилиндра.


12. ...и поршень цилиндра. При наличии глубоких рисок, царапин, шероховатостей и т.п. замените поршень или цилиндр в сборе. Мелкие риски можно вывести
шлифованием.

13. Замените сломанную,


13. Замените сломанную, треснувшую или
потерявшую упругость
пружину. Длина пружины в свободном состоянии
должна быть 34 мм, а под нагрузкой (35±2) Н или (3, 5±0,2) кгс – 17,8 мм.

14. Независимо от


14. Независимо от
состояния уплотнительных колец замените их новыми.

15. Замените


15. Замените
потрескавшиеся,
порванные или потерявшие упругость защитные
колпаки цилиндра.

16. Замените


16. Замените
потрескавшееся, порванное или потерявшее упругость уплотнительное кольцо
клапана, а также клапан с поврежденной резьбой.

17. Соберите цилиндр в


17. Соберите цилиндр в порядке, обратном
разборке, смазав все
детали тормозной
жидкостью. При этом
прорези под колодки в
поршнях должны
располагаться вертикально.

18. Проверьте перемещение


18. Проверьте перемещение поршней. Оно должно быть плавным, без заеданий.
