Комплексная система управления двигателем (система впрыска топлива) -
Контроллер (блок управления)ВАЗ 2110 / Тормозная система / Комплексная система управления двигателем (система впрыска топлива) -
Контроллер (блок управления)
Схема системы впрыска топлива
1 – воздушный фильтр;
2 – датчик массового расхода воздуха;
3 – шланг впускной трубы;
4 – шланг подвода охлаждающей жидкости;
5 – дроссельный патрубок;
6 – регулятор холостого хода;
7 – датчик положения дроссельной заслонки;
8 – канал подогрева системы холостого хода;
9 – ресивер;
10 – шланг регулятора давления;
11 – контроллер;
12 – реле включения электробензонасоса;
13 – топливный фильтр;
14 – топливный бак;
15 – электробензонасос с датчиком уровня топлива;
16 – сливная магистраль;
17 – подающая магистраль;
18 – регулятор давления;
19 – впускная труба;
20 – рампа форсунок;
21 – форсунка;
22 – датчик скорости;
23 – датчик концентрации кислорода;
24 – газоприемник приемной трубы глушителей;
25 – коробка передач;
26 – головка цилиндров;
27 – выпускной патрубок системы охлаждения;
28 – датчик температуры охлаждающей жидкости;
А – к подводящей трубе насоса охлаждающей жидкости

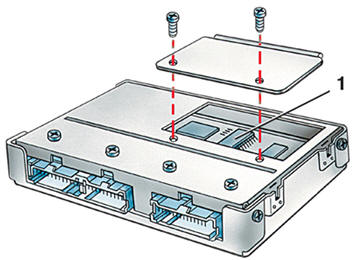

Контроллер
1 – программируемое постоянное запоминающее устройство (ППЗУ)
Контроллер 11 (рис. Схема системы впрыска топлива) (электронный блок
управления),
расположенный под консолью панели приборов, является управляющим центром
системы впрыска топлива. Он непрерывно обрабатывает информацию от различных
датчиков и управляет системами, влияющими на токсичность отработавших газов и на
эксплуатационные показатели автомобиля.
В контроллер поступает следующая информация:
– о положении и частоте вращения коленчатого вала;
– о массовом расходе воздуха двигателем;
– о температуре охлаждающей жидкости;
– о положении дроссельной заслонки;
– о содержании кислорода в отработавших газах (в системе с обратной связью);
– о наличии детонации в двигателе;
– о напряжении в бортовой сети автомобиля;
– о скорости автомобиля;
– о положении распределительного вала (в системе с последовательным
распределенным впрыском топлива);
– о запросе на включение кондиционера (если он установлен на автомобиле).
На основе полученной информации контроллер управляет следующими системами и
приборами:
– топливоподачей (форсунками и электробензонасосом);
– системой зажигания;
– регулятором холостого хода;
– адсорбером системы улавливания паров бензина (если эта система есть на
автомобиле);
– вентилятором системы охлаждения двигателя;
– муфтой компрессора кондиционера (если он есть на автомобиле);
– системой диагностики.
Контроллер включает выходные цепи (форсунки, различные реле и т.д.) путем
замыкания их на «массу» через выходные транзисторы контроллера. Единственное
исключение – цепь реле топливного насоса. Только на обмотку этого реле
контроллер
подает напряжение +12 В.
Контроллер имеет встроенную систему диагностики. Он может распознавать неполадки
в работе системы, предупреждая о них водителя через контрольную лампу «CHECK
ENGINE». Кроме того, он хранит диагностические коды, указывающие области
неисправности, чтобы помочь специалистам в проведении ремонта.
Память. В контроллере имеется три вида памяти: оперативное запоминающее
устройство (ОЗУ), однократно программируемое постоянное запоминающее устройство
(ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).
Оперативное запоминающее устройство – это «блокнот» контроллера. Микропроцессор
контроллера использует его для временного хранения измеряемых параметров для
расчетов и для промежуточной информации. Микропроцессор может по мере
необходимости вносить в него данные или считывать их.
Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память является
энергозависимой и требует бесперебойного питания для сохранения. При прекращении
подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и
расчетные данные стираются.
Программируемое постоянное запоминающее устройство. В ППЗУ находится общая
программа, в которой содержится последовательность рабочих команд (алгоритмы
управления) и различная калибровочная информация. Эта информация представляет
собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые
зависят от массы автомобиля, типа и мощности двигателя, от передаточных
отношений
трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством
калибровок.
Содержимое ППЗУ не может быть изменено после программирования. Эта память не
нуждается в питании для сохранения записанной в ней информации, которая не
стирается при отключении питания, т.е. эта память является энергонезависимой.
ППЗУ
устанавливается в панельке на плате контроллера (рис. Контроллер) и может
выниматься из контроллера и заменяться.
ППЗУ индивидуально для каждой комплектации автомобиля, хотя на разных моделях
автомобилей может быть применен один и тот же унифицированный контроллер.
Поэтому при замене ППЗУ важно установить правильный номер модели и комплектации
автомобиля. А при замене дефектного контроллера необходимо оставлять прежнее
ППЗУ (если оно исправно).
Электрически программируемое запоминающее устройство используется для
временного хранения кодов-паролей противоугонной системы автомобиля
(иммобилизатора). Коды-пароли, принимаемые контроллером от блока управления
иммобилизатором (если он имеется на автомобиле), сравниваются с хранимыми в
ЭПЗУ и при этом разрешается или запрещается пуск двигателя. Эта память является
энергонезависимой и может храниться без подачи питания на контроллер. лей
противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые
контроллером от блока управления иммобилизатором (если он имеется на
автомобиле),
сравниваются с хранимыми в ЭПЗУ и при этом разрешается или запрещается пуск
двигателя. Эта память является энергонезависимой и может храниться без подачи
питания на контроллер.
