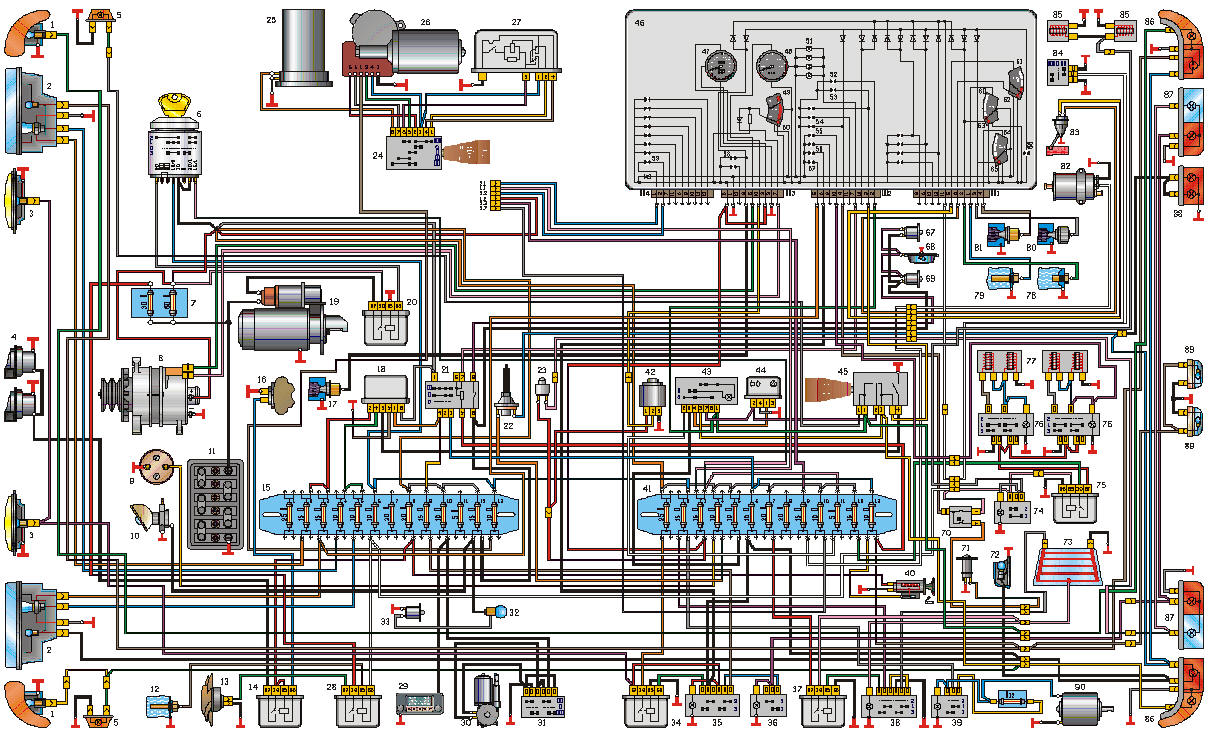

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара
47 – спидометр
3 – противотуманная фара 48 – тахометр
4 – звуковой сигнал
49 – вольтметр
5 – боковой повторитель
50 – контрольная лампа разряда аккумуляторной батареи
6 – замок зажигания
51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке
52 – контрольная лампа правого поворота 8 – генератор
53 – контрольная лампа левого поворота 9 – штепсельная розетка
54 – контрольная лампа стояночного тормоза
10 – подкапотная лампа
55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения
электровентилятора
57 – контрольная лампа дальнего света фар
13 – электровентилятор
58 – контрольная лампа падения уровня тормозной жидкости
14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости
16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости
62 – контрольная лампа резерва топлива 18 – реле включения фар
63 – контрольная лампа перегрева охлаждающей жидкости
19 – стартер
64 – указатель давления масла 20 – реле стартера
65 – контрольная лампа аварийного падения давления масла
21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери
23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза
26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза
27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения
28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник
74 – выключатель обогрева жиклеров стеклоомывателя
30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика
78 – датчик контрольной лампы перегрева охлаждающей жидкости
34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости
35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света
81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос
38 – переключатель обогрева заднего стекла
83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя
84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель
85 – жиклеры стеклоомывателя с электрообогревом
41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра
87 – задний фонарь на крышке багажного отделения
43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота
89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя
