Двери кабины
Двери кабины открываются вперед, подвешены к передней стойке, и в задней части запираются замком.
Дверь состоит из наружной и внутренней
панелей,
которые по периметру и по контуру
окна
сварены точечной сваркой.
В нижней части внутренней панели имеется
лю-
чок для слива воды из двери, закрытый полиэтиленовой
заглушкой. В средней части внутренней
панели имеются два люка, предназначенные для
монтажа и демонтажа стеклоподъемника,
стекла и
замка двери, закрытые пластмассовой панелью. К
нижней части внутренней панели двери прикреплен
пластмассовый карман для мелких вещей.
Уплотнение двери состоит из двух уплотнителей.
Первый — это уплотнитель двери
из губчатой резины,
приклеенный к внутренней панели двери по
всему периметру. Своим лепестком он прижимается
при закрывании двери к боковине.
Второй — это
уплотнитель проема двери, выполненный
из упругого
резиново-металлического профиля, надевающегося
на фланец двери, который своей губчатой
частью, выполненной в форме трубки,
прижимается
к внутренней панели двери.
Дверь подвешена к передней стойке кабины на двух
навесках. Каждая навеска состоит из двухушковой и
трехушковой петель, соединенных осью.
Двухушковая
петля приварена к внутренней панели двери, а трехушковая
крепится четырьмя болтами к передней
стойке кабины, внутри которой
имеются специальные
плавающие пластины, позволяющие осуществлять
регулировку навески двери. Ограничивает дверь
при открывании и фиксирует ее в открытом
положении
ограничитель двери, который
представляет из
себя дугообразный рычаг, шарнирно закрепленный
на внутренней панели двери, с резиновым буфером
и пластинчатыми пружинами на втором конце, которые
входят в зацепление с фиксатором при полном
открывании двери.
Устройство запорное двери (рис. 248)

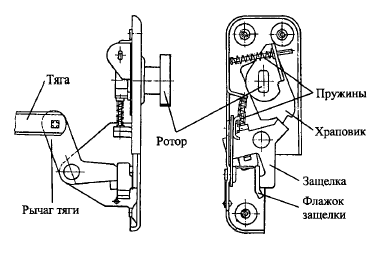

Рис. 248. Замок двери роторного типа
состоит из
замка двери, фиксатора замка, внутреннего
привода
с ручкой и наружной ручки с кнопкой замка ручки.
Замок двери роторного типа с
предохранителем и с
кнопочным приводом крепится к торцу двери тремя
винтами. При нажатии на кнопку наружной ручки
двери шток кнопки нажимает на флажок защелки,
которая, поворачиваясь, выходит
из зацепления с
храповиком, что приводит к повороту ротора и
открытию двери.
Внутренняя ручка двери
связана с .замком при
помощи привода и тяги. Корпус привода тремя винтами
крепится к внутренней панели двери. При
повороте на себя (вверх) .внутренней ручки,
сидящей
на шлицах оси поводка привода, последний, повора-
чиваясь и сжимая пружины, через тягу
привода повора
чивает рычаг тяги замка, который, в
свою очередь,
поворачивает защелку, храповик, ротор замка.
При повороте внутренней ручки двери
от себя
(вниз) пружина-фиксатор входит в углубление рычага
тяги замка и фиксирует данное
положение защелки.
Теперь при нажатии на кнопку наружной ручки
замок не откроется. При открывании дверей
изнутри
замок снимается с предохранителя поворотом
внутренней ручки на себя.
Снаружи дверь запирается с помощью замка, вмонтированного в кнопку наружной ручки двери.
При повороте ключа (запирании) пластина-запор кнопки своими выступами входит в пазы ручки и не дает возможности перемещаться кнопке. Изнутри при этом дверь открыть можно.
При закрывании двери ротор замка,
поворачиваясь,
входит в фиксатор, который четырьмя винтами
крепится к задней стойке боковины.
Плотное прилегание
двери к проему обеспечивается двумя положениями
храповика: в промежуточном и в
положении
полного закрытия.
Окна дверей включают
опускающиеся стекла и
поворотные форточки, которые разделены между
собой неподвижными стойками. Стекла дверей —
закаленные, полированные. Термообработка
обеспе
чивает прочность стекол, а при ударе
стекло разбивается
на мелкие тупые осколки. Опускающиеся
стекла 5 (рис. 249)
Рис. 249. Стеклоподъемник тросовый
дверей перемещаются вверх
и
вниз по направляющим, в которые установлены
резиновые уплотнители.
Нижний торец стекла, являясь опорным, впрессован
в обойму с резиновой прокладкой.
К обойме
в середине приварена кулиса стеклоподъёмника.
Поворотная форточка в проеме
поворачивается
на двух осях. Нижняя ось и гнездо верхней оси
форточки через специальную пленку приварены к
стеклу токами высокой частоты.
Так же
приварена к
стеклу и ручка запора форточки. Форточка
открывается
поворотом ручки на 90°, при этом язычок ручки
выходит из зацепления с личинкой запора.
Стеклоподъемник окна двери (рис.249)
с тросовым
приводом, крепится к внутренней .панели двери
шестью винтами. Механизмы правого и левого
стеклоподъемников взаимозаменяемы.
При вращении рукоятки стеклоподъемника шестерня
ведущая вращает барабан
с намотанным на
него тросом. Перемещение троса вызывает перемещение
обоймы опускного стекла, закрепленной на
вертикальной ветви троса
Привод имеет большое передаточное число (девять-
десять оборотов ручки для перемещения стекла
в одну сторону), поэтому
обеспечена легкость перемещения
стекла. Усилие на ручке стеклоподъемника
примерно в три раза меньше веса
стекла.
Стекло фиксируется в любом
положении тормозным
механизмом, установленном на приводном валике.
Тормозной механизм выдерживает нагрузку до 75 кг, приложенную к стеклу в вертикальном направлении.
