Система зажигания двигателя мод. 331и 3317 - Свечи зажиганияМосквич / Электрооборудование / Система зажигания двигателя мод. 331и 3317 - Свечи зажигания
ОБЩИЕ СВЕДЕНИЯ
На двигателях мод. 331 и 3317 устанавливаются свечи А20Д1 или FЕ85Р.

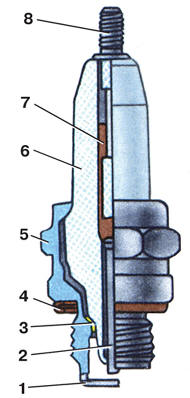

Свеча зажигания
1 – боковой электрод;
2 – центральный электрод;
3 – теплоотводящая шайба;
4 – уплотнительное кольцо;
5 – корпус свечи;
6 – изолятор;
7 – стеклогерметик;
8 – контактный стержень
Свеча зажигания состоит из керамического изолятора 6, внутри которого
находится
центральный электрод 2, выполненный из жаростойкого сплава, и металлического
корпуса 5, к которому приварен боковой электрод 1.
Для герметичности соединения свечи с головкой цилиндров на свечу устанавливается
уплотнительное кольцо 4.
